Tube carré à angle droit
  • Tube carré à angle droitTube carré à angle droit
  • Tube carré à angle droitTube carré à angle droit
  • Tube carré à angle droitTube carré à angle droit

Tube carré à angle droit

Le favori Shunchen présente des avantages évidents dans le domaine des tubes carrés à angle droit . Le rayon d'angle intérieur du produit est ≤ 0,3 mm et la tolérance de taille est précise à ± 0,1 mm, dépassant de loin la norme industrielle. Peut produire une variété de matériaux, résistance à la flexion augmentée de 15 à 20 %, perte de poids de 12 à 30 %. En utilisant la technologie de soudage hybride laser-arc, la déformation de la soudure est réduite de 70 % et la durée de vie en fatigue dépasse 2 millions de cycles. Prise en charge de la personnalisation complète des spécifications, de la production numérique flexible, de la livraison rapide, du contrôle de qualité strict, peut répondre aux besoins de plusieurs domaines.

    Fabriqué avec un rayon d'angle intérieur R≤0,3 mm et une tolérance de taille inférieure à ±0,1 mm. Idéal pour les murs-rideaux de grande hauteur, l'ingénierie des ponts et les machines de précision nécessitant un assemblage impeccable et une capacité portante exceptionnelle.

    R ≤ 0,3 mm Rayon d'angle intérieur
    ±0,1mm Tolérance de taille
    15%-20% Résistance à la flexion plus élevée
    12%-30% Réduction de poids

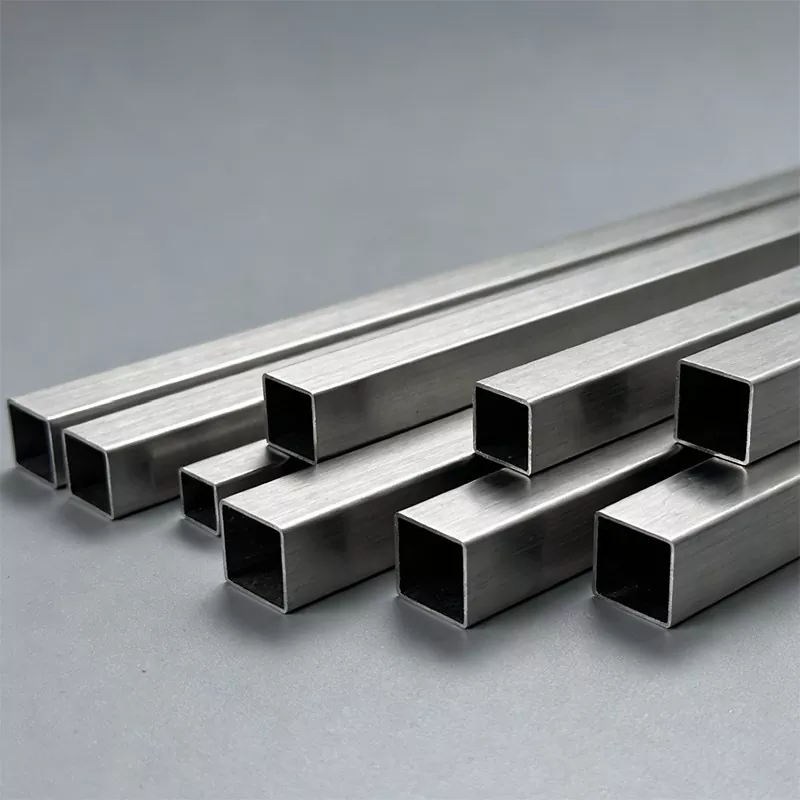

    Le tube carré à angle droit est un profilé métallique creux avec une section carrée ou rectangulaire et un angle interne approchant avec précision 90° (rayon d'angle vif R≤0,5 mm), distinct des tubes carrés arrondis traditionnels (R≥1,0 mm). Il est traité par pliage à froid, laminage à chaud ou extrusion en utilisant de l'acier au carbone ou de l'acier inoxydable. Avec une structure stable et un aspect régulier, il est parfaitement adapté aux projets B2B exigeant une grande précision d’assemblage et des propriétés mécaniques élevées. Découvrez notre gamme complète deacier de forme spécialepour les exigences personnalisées.

    Right-angle square tube with sharp corners for precision structures

    Principaux avantages et cas vérifiés

    Précision millimétrique

    Grâce à une technologie avancée de formage à froid, le rayon de l'angle intérieur est comprimé à ≤0,3 mm et l'espace d'épissage des composants est contrôlé à ≤0,1 mm. Cette précision réduit directement les étapes d'usinage sur site et augmente l'efficacité de l'assemblage de 30 à 50 %.

    Performance structurelle supérieure

    Par rapport aux tubes carrés ronds traditionnels, la résistance à la torsion et à la flexion du tube carré à coins pointus est augmentée de 15 % à 20 %. La structure creuse permet d'obtenir un effet de réduction de poids de 12 % à 30 %, optimisant ainsi les coûts des matériaux pourstructures en acier.

    Cas de projet : Super-tour de 500 mètres à Shenzhen

    Un tuyau carré résistant au feu Q345FR a été utilisé comme cadre porteur. Grâce à la technologie d'épissure sans soudure, un taux de rétention de la limite d'élasticité de 70 % à 600 °C a été atteint, respectant une limite de résistance au feu de 3 heures avec un revêtement ignifuge. Cela a réduit la consommation de panneaux ignifuges de 30 % et a raccourci la période de construction de deux mois par rapport aux projets traditionnels.

    Spécifications techniques

    Les paramètres suivants servent de référence. Des tailles et des qualités personnalisées sont disponibles après examen technique.

    Catégorie de spécification Article Paramètres de référence Notes d'application
    Taille des sections Plage de longueur de côté (carré) 10 mm × 10 mm à 200 mm × 200 mm Petites dimensions pour meubles/équipements de précision ; grands formats pour murs-rideaux/ponts.
    Plage de longueur de côté (rectangle) 10 mm × 20 mm à 150 mm × 300 mm La section rectangulaire se concentre sur la résistance à la flexion unidirectionnelle, pour les poutres d'étagères.
    Rayon de l'angle intérieur (R) Conventionnel ≤0,5 mm ; haute précision ≤0,3 mm Répond aux exigences strictes d’assemblage de précision.
    Tolérance de taille Normale ±0,5 mm ; précision ±0,1 mm Pour les équipements d'automatisation et les murs-rideaux de très grande hauteur.
    Épaisseur de paroi Épaisseur conventionnelle 0,8 mm à 12 mm Parois minces pour les structures légères, parois épaisses pour les structures porteuses.
    Épaisseur personnalisée Min 0,3 mm, maximum 15 mm Ultra fin pour les garnitures, ultra épais pour les raidisseurs de pont.
    Tolérance d'épaisseur ≤2 mm : ±0,05 ~ 0,1 mm ; 2 ~ 6 mm : ± 0,1 ~ 0,2 mm ; >6mm : ±0,2~0,3 mm Assure la stabilité de la répartition des contraintes structurelles.
    Propriétés des matériaux Série en acier au carbone Acier haute résistance Q235B, Q345B, Q690 Limite d'élasticité Q690 ≥690MPa, adaptée aux charges lourdes et à la réduction de poids.
    Séries d'aciers spéciaux Acier réfractaire Q345FR Limite d'élasticité de 70% à 600°C, résistance au feu 3 heures.
    Série en alliage Acier inoxydable 304/316, alliage d'aluminium 6061 Acier inoxydable pour la résistance à la corrosion, aluminium pour les utilisations extérieures légères.
    Paramètres technologiques Processus de formage Formage à froid + traitement thermique local Réduit la concentration du stress et améliore la stabilité.
    Technologie de soudage Soudage hybride laser-arc Largeur de soudure 2 mm, déformation réduite de 70 %, durée de vie >2 millions de cycles.
    Traitement de surface Galvanisation à chaud, pulvérisation de fluorocarbone, anodisation Zinc pour la corrosion, fluorocarbone pour les intempéries, anodisation pour l'aluminium.
    Propriétés mécaniques Résistance à la flexion 15 % à 20 % plus élevé qu'un tuyau carré rond de même spécification Répartition plus uniforme des contraintes.
    Taux de perte de poids 12%~30% S'adapte aux exigences de légèreté comme les gratte-ciel et les ponts.
    Résistance aux intempéries Revêtement de zinc ≥80μm ; résistance au brouillard salin fluorocarboné ≥1000h S'adapte aux scénarios d'utilisation extérieure à long terme.

    Scénarios de personnalisation et d’application

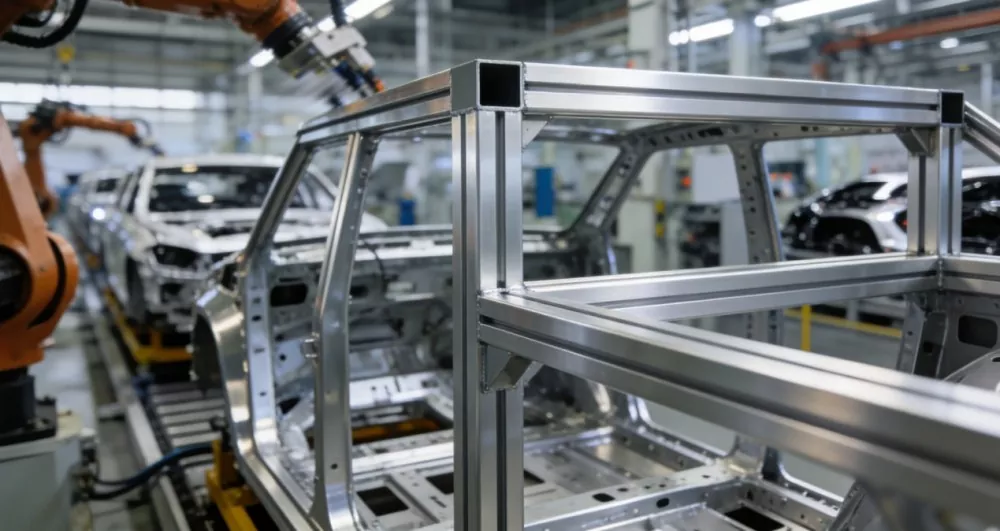

    Les capacités de personnalisation repoussent les limites des applications. De l'acier à haute résistance à l'alliage d'aluminium, et du soudage laser à la pulvérisation de fluorocarbone, des combinaisons flexibles répondent à divers besoins B2B. Par exemple, un tube carré en alliage d'aluminium 6061 est utilisé pour la base des robots de soudage automobiles, permettant une installation précise du rail de guidage via un contrôle d'erreur d'angle de ±0,1°.

    Custom right-angle square tube for precision machinery

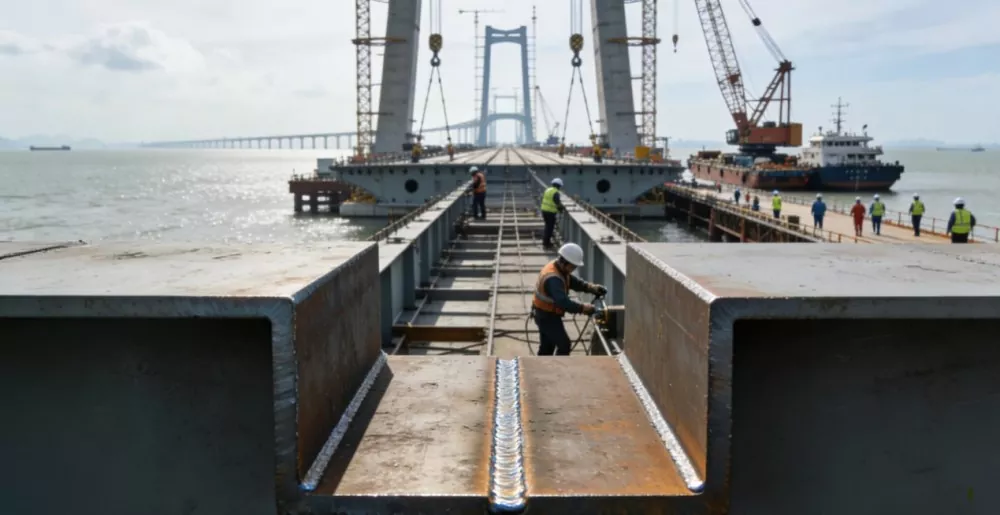

    Après l'utilisation du tube carré à haute résistance Q690 dans le raidisseur d'une poutre-caisson en acier à canal central profond, le poids d'une seule couche est réduit de 1 200 tonnes. La durée de vie en fatigue du procédé de soudage hybride laser-arc dépasse 2 millions de cycles, soit 50 % de plus que les méthodes traditionnelles. Ce matériau prouve continuellement sa valeur technique dans les immeubles de grande hauteur, la construction de ponts et les machines de précision.

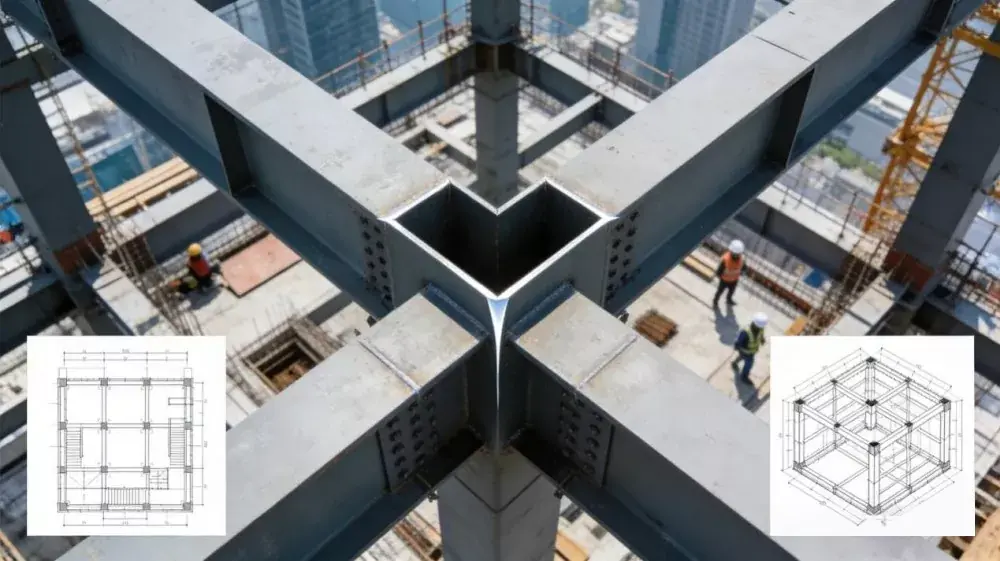

    Right-angle square tube applications in high-rise building construction

    Pourquoi choisir l'industrie Shunchen ?

    Shunchen Industry présente des avantages significatifs dans le domaine des tubes carrés à angle droit, avec des performances de base et une précision de traitement supérieures aux normes industrielles conventionnelles. Le rayon de l'angle intérieur est ≤0,3 mm et la tolérance de taille est contrôlée à ±0,1 mm.

    Nous proposons une riche sélection de matériaux, notamment l'acier à haute résistance Q690 et l'acier réfractaire Q345FR. Par rapport aux produits ordinaires, la résistance à la flexion est augmentée de 15 à 20 % tout en permettant une réduction de poids de 12 à 30 %. Nous soutenonspersonnalisation complète des spécificationsen s'appuyant sur un mode de production numérique flexible. Garantissez une livraison rapide, un contrôle de qualité strict et une documentation d'inspection complète pour votrecommandes groupées. Nous opérons comme unfournisseur direct d'usinepour garantir le meilleurDevis B2B.

    Foire aux questions

    1. Qu'est-ce qui distingue un tube carré à angle droit d'un tube carré standard ?

    Un tube carré à angle droit présente un rayon d'angle intérieur (R) de ≤0,5 mm et jusqu'à ≤0,3 mm pour les modèles de haute précision. C'est nettement plus net que les tubes carrés traditionnels, qui ont généralement un rayon d'angle arrondi de R≥1,0 mm. Ce coin plus pointu permet un épissage homogène et sans espace (espaces ≤ 0,1 mm), ce qui le rend idéal pour les applications architecturales et de machines de haute précision.

    2. Quels matériaux et qualités d'acier sont disponibles pour les commandes groupées ?

    Nous fournissons des séries d'acier au carbone (Q235B, Q345B, Q690 haute résistance), d'acier réfractaire spécial (Q345FR), d'acier inoxydable (304/316) et d'alliage d'aluminium (6061). Le Q690 est fortement recommandé pour les scénarios de charges lourdes nécessitant une réduction de poids, tandis que l'acier inoxydable 304/316 est idéal pour les environnements corrosifs.

    3. Quels sont les avantages du soudage hybride laser-arc pour le produit ?

    Nos tubes carrés à angle droit utilisent un soudage hybride laser-arc avancé. Cette technologie réduit la largeur de soudure à environ 2 mm, réduit la déformation du soudage de 70 % et augmente la durée de vie en fatigue à plus de 2 millions de cycles. Cela garantit une intégrité structurelle supérieure, en particulier dans les environnements de charge dynamique comme l'ingénierie des ponts.

    4. Pouvez-vous fournir des traitements de surface personnalisés ?

    Oui. Nous proposons la galvanisation à chaud (pour d'excellentes performances anticorrosion), la pulvérisation de fluorocarbone (pour la résistance aux UV et aux intempéries) et l'anodisation (en particulier pour les modèles en alliage d'aluminium). Le choix dépend de vos conditions d’exposition extérieure et de vos exigences esthétiques.

    5. Quel est le délai de livraison pour les commandes de grands projets ?

    Les délais de livraison dépendent du tonnage total, de la qualité du matériau et des exigences spécifiques de traitement. Pour les tailles standards, il varie généralement de 15 à 25 jours. Nous utilisons un mode de production numérique flexible pour garantir une livraison rapide et un contrôle qualité strict, respectant les calendriers stricts des projets de construction à grande échelle.

    Demander un devis pour un tube carré à angle droit

    Contactez Shunchen Industry avec les dimensions requises, la qualité du matériau (par exemple Q345B, Q690), l'épaisseur de paroi et le traitement de surface. Notre équipe d’ingénierie examinera votre projet et vous fournira un devis compétitif directement en usine.
