Plaque d'acier intégrée

En tant que fabricant professionnel, Shunchen Industry souhaite vous fournir des plaques d'acier intégrées de haute qualité. Les plaques d'acier encastrées, en tant que connecteurs métalliques préalablement noyés dans les éléments en béton (murs, planchers, colonnes, etc.), constituent des ponts de transition essentiels entre les structures du bâtiment et les éléments auxiliaires. Il est principalement constitué d’acier au carbone ou d’acier inoxydable, qui est découpé, soudé et traité anticorrosion. Des trous de boulons ou des nœuds soudés sont réservés sur la surface pour faciliter une connexion précise avec les supports de mur-rideau et les bases de composants.
    Support de connexion de haute précision pour la construction moderne

    Conçu pour les murs-rideaux, les bases d'équipement lourd et les infrastructures critiques. Fabriqué avec une découpe CNC et des technologies anticorrosion avancées.

    Tolérance ≤ ± 0,2 mm
    Capacité annuelle de 350 000 tonnes
    Qualification des soudures 99,9 %
    Brouillard Salin ≥ 1000h

    La fonction principale d'une plaque d'acier encastrée se concentre sur trois zones de positionnement clés, servant de support critique pour relier la structure principale du bâtiment aux structures auxiliaires :

    Moyeu de transmission de charge

    Prend en charge le poids mort, la charge de vent et la charge de vibration des composants auxiliaires tels que les murs-rideaux. Transmet uniformément les charges réparties à la structure principale en béton pour éviter les dommages dus à la concentration de contraintes locales.

    Référence d'installation

    S'appuie sur un positionnement précis pendant la phase de pré-encastrement pour fournir une référence fixe pour les supports ultérieurs. Garantit une disposition régulière et une précision d'installation, réduisant considérablement le traitement secondaire sur site.

    Garantie de stabilité structurelle

    Forme une structure intégrée solide avec coulage du béton, améliorant la stabilité de la connexion entre les composants externes et la structure principale. Améliore les capacités anti-renversement et anti-vibration.

    Spécifications techniques

    Catégorie de spécification Paramètres techniques Indicateurs détaillés Spécification d'adaptation
    Taille du socle Spécification normale Longueur/largeur : 200 × 200 mm ~ 600 × 600 mm ; épaisseur : 8mm~20mm 200 × 200 × 8 mm pour cloison en verre léger ; 600 × 600 × 20 mm pour mur-rideau lourd
    Taille personnalisée N'importe quelle longueur et largeur (max ≤ 1000 × 1000 mm), épaisseur (min ≥ 5 mm) S'adapte aux exigences personnalisées des murs-rideaux de forme spéciale
    Tolérance de taille Tolérance de taille de contour ±0,5 mm (conventionnel), ±0,2 mm (qualité de précision) Le niveau de précision s'adapte aux murs-rideaux de grande hauteur nécessitant une précision extrêmement élevée
    Précision de la position du trou Tolérance d'entraxe du trou ≤ ± 0,2 mm, diamètre du trou ± 0,1 mm Assure un joint bout à bout précis avec les boulons de support de mur-rideau
    Propriétés des matériaux Matériel grand public Acier au carbone : Q235B, Q345B ; Acier inoxydable : 304, 316 Q345B pour les charges lourdes ; Acier inoxydable 316 pour brouillard salin côtier
    Propriété mécanique Force de base Résistance à la flexion : Q235B ≥ 235MPa, Q345B ≥ 345MPa ; Résistance au cisaillement ≥ 120MPa Assure la stabilité structurelle lors de la transmission de la charge
    Traitement de surface Processus anticorrosion Galvanisation à chaud (≥80μm), pulvérisation de fluorocarbone (≥40μm), polissage miroir Galvanisé à chaud pour une résistance à la corrosion en extérieur ; vernis miroir pour la décoration intérieure
    Exigence Technologique. Processus de formage Découpe plasma CNC, estampage de précision ; hauteur de soudure ≥8 mm, pas de pores/fissures Assure la planéité de la plaque (≤1 mm/m), améliorant l'adhérence avec le béton

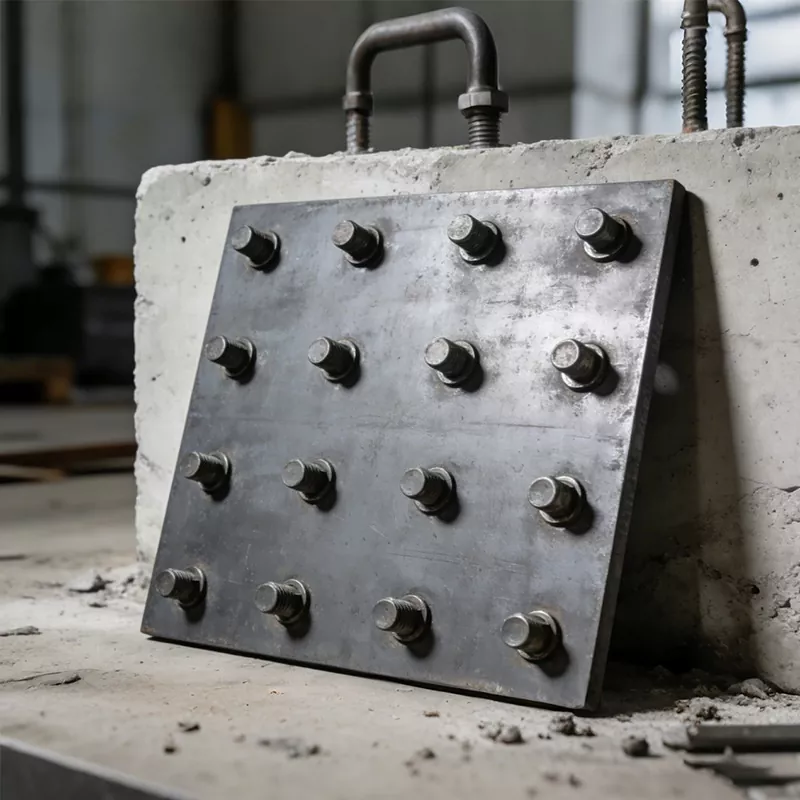

    Embedded steel plate for construction

    Points de vente principaux : haute précision, résistance et adaptabilité

    Cette plaque d'acier intégrée contrôle strictement la tolérance de taille à ± 0,5 mm et la précision des trous de boulons à ≤ ± 0,2 mm. Il se connecte avec précision àsupports de mur-rideauet d'autres composants. En utilisant des matériaux haut de gamme comme l'acier inoxydable Q345B et 304/316, la résistance à la flexion atteint ≥345MPa. La surface subit des traitements professionnels comme la galvanisation à chaud, avec une résistance au brouillard salin ≥1000h. Nous prenons en charge une personnalisation complète de la taille, de la disposition des trous et du traitement de surface afin de répondre aux exigences strictes des projets B2B.

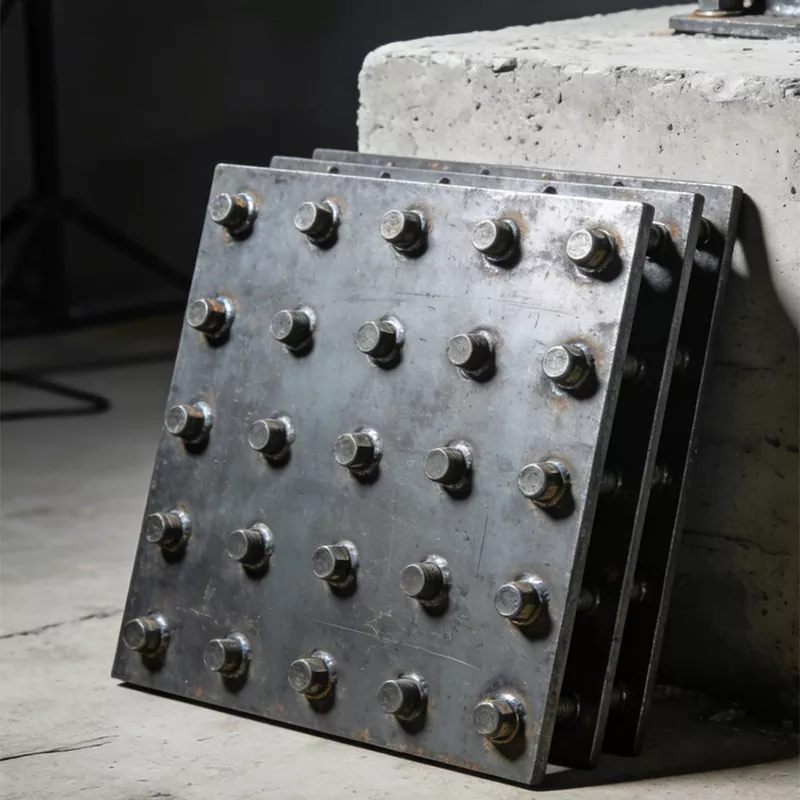

    Custom embedded steel plate

    Scénarios d'application et cas vérifiés

    Projet d'usine de machinerie lourde à Tangshan

    Le projet a utilisé des plaques d'acier encastrées épaissies pour supporter de manière stable la charge d'une poutre de grue de 50 tonnes. Les matériaux et les traitements de surface ont été personnalisés pour s'adapter à l'environnement très poussiéreux et très humide des installations de l'industrie lourde, garantissant ainsi la sécurité opérationnelle à long terme.

    Heavy machinery plant embedded steel plate

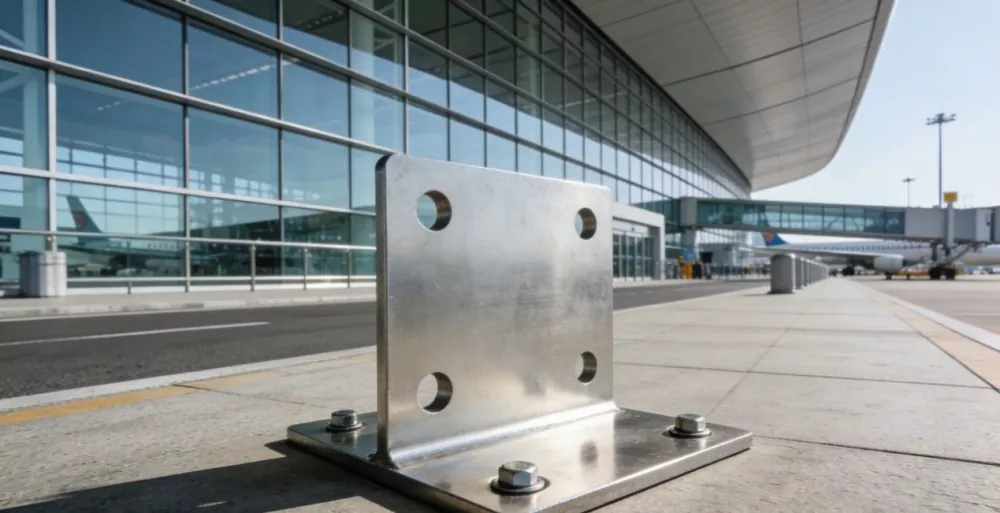

    Aéroport international de Chengdu-Tianfu

    Des plaques encastrées en acier inoxydable 304 ont été utilisées pour relier le mur-rideau à la structure en acier. Cela garantissait la planéité du mur-rideau à grande portée et offrait une excellente résistance aux intempéries, répondant aux normes de qualité strictes d'un grand fabricant.projet de pôle de transport.

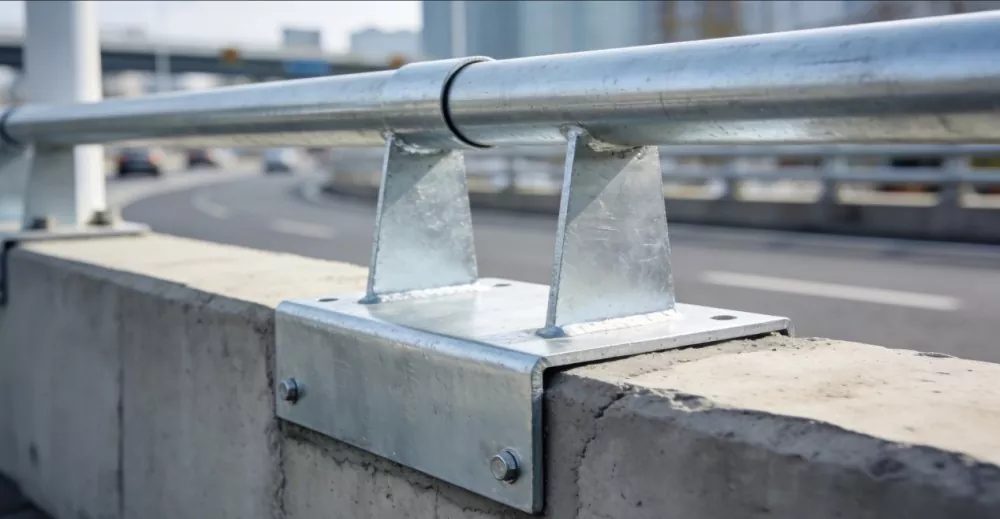

    Passage supérieur pour piétons à Hangzhou

    Des plaques encastrées galvanisées à chaud ont été déployées pour les garde-corps des passages supérieurs, améliorant ainsi l'efficacité de la transmission de charge. Les plaques n'ont montré aucune corrosion évidente dans un environnement pluvieux, ce qui a considérablement raccourci la période de construction et assuré la durabilité des infrastructures municipales.

    Nos avantages industriels

    Tianjin Shunchen Industrial Co., Ltd., fondée en 2014, a son siège social dans la zone industrielle de Daqiuzhuang. En tant qu'entreprise de chaîne industrielle complète, nous intégrons le traitement en profondeur de l'acier, la galvanisation à chaud, l'entreposage et le commerce d'import/export.

    Avec une capacité de production annuelle supérieure à 450 000 tonnes et une valeur de production de près de 2 milliards de yuans, nous possédons des avantages significatifs dans le domaine des tôles d'acier encastrées. S'appuyant sur une intégration complète de la chaîne industrielle, notre base offre une capacité de production suffisante, un stock prêt, une réponse rapide de l'approvisionnement et des coûts contrôlables. En tant quefournisseur direct d'usine, nous proposons des prix compétitifs pourcommandes groupéeset des solutions personnalisées. Consultez notreCertification ISO 9001pour l'assurance qualité.

    Foire aux questions

    Quel est le délai de livraison typique pour les commandes groupées de tôles d'acier encastrées ?

    Pour les spécifications standards en stock, le délai de livraison est généralement de 7 à 15 jours. Pour les tailles personnalisées, les matériaux spécifiques (comme l'acier inoxydable 316) ou les traitements anticorrosion spéciaux, le cycle de production est généralement de 20 à 30 jours, selon la quantité commandée. Nous vous communiquerons un calendrier de livraison précis lors de la confirmation de commande.

    Pouvez-vous fabriquer des plaques à partir de dessins personnalisés ?

    Oui, absolument. Nous prenons en charge les services OEM et ODM. Vous pouvez fournir des dessins CAO (DWG, DXF, STEP) ou des échantillons physiques. Notre technologie de découpe CNC et de perçage laser garantit que vos configurations de trous et tailles de plaques personnalisées sont respectées avec une tolérance de précision de ≤ ± 0,2 mm.

    Comment garantir la qualité du soudage pour les applications à fortes charges ?

    Nous utilisons des procédés de soudage automatisés avancés avec une hauteur de soudure ≥8 mm et garantissons l’absence de pores ou de fissures. Chaque lot est soumis à des tests non destructifs (CND) rigoureux et à une détection des défauts. Notre taux de qualification des soudures atteint régulièrement 99,9 %, répondant ainsi aux lourdes charges et aux exigences particulières des installations industrielles.

    Quels traitements de surface sont recommandés pour les projets extérieurs et côtiers ?

    Pour une utilisation générale en extérieur, nous recommandons la galvanisation à chaud (épaisseur du revêtement de zinc ≥80μm) qui offre d'excellentes performances anticorrosion. Pour les environnements côtiers avec un brouillard salin élevé, nous recommandons fortement d'utiliser un matériau en acier inoxydable 316 combiné à un revêtement de zinc épais ou une pulvérisation spécialisée de fluorocarbone pour garantir une durabilité maximale.

    Pouvez-vous fournir des certificats de matériaux et des rapports de tests ?

    Oui. Nous fournissons une documentation complète sur la qualité avec chaque expédition, y compris des certificats d'essai en usine (MTC), des rapports d'essais de propriétés mécaniques (résistance à la flexion et au cisaillement) et des rapports d'essais au brouillard salin. Cela garantit un dédouanement fluide et répond aux exigences strictes d’acceptation des projets de construction internationaux.

    Demander un devis pour des plaques d'acier encastrées

    Envoyez-nous vos dessins, la qualité du matériau requise, les dimensions des plaques et les spécifications anticorrosion. Notre équipe d’ingénierie examinera votre projet et vous fournira un devis compétitif directement en usine.
