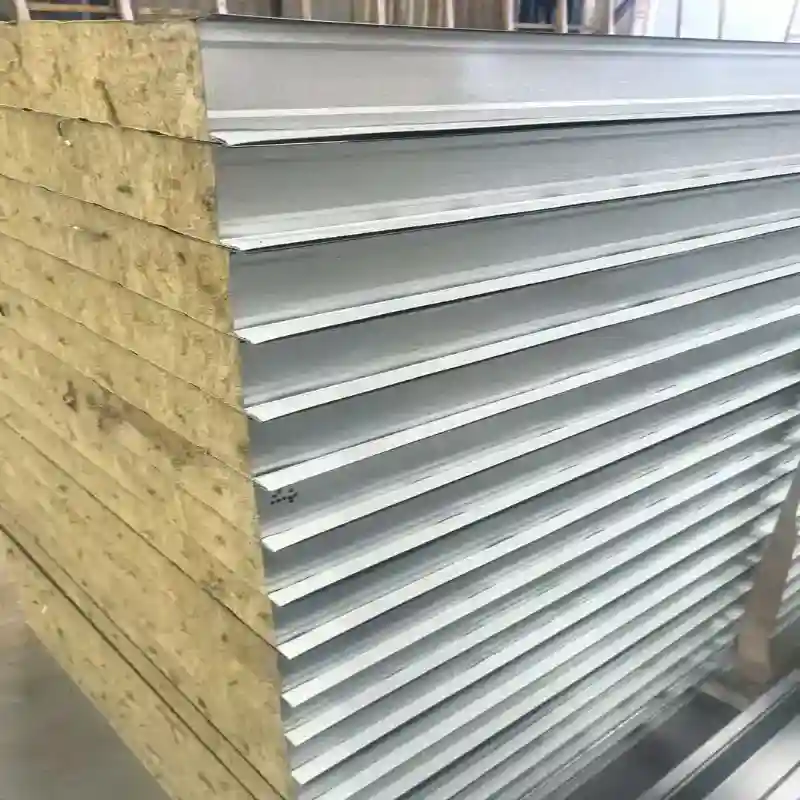

Panneau de toit composite métallique

Le panneau de toiture composite métallique Shunchen offre une solution de toiture intégrée pour les installations industrielles, les entrepôts, les entrepôts frigorifiques et les bâtiments commerciaux. Doté d'un laminage continu de peaux métalliques durables et de noyaux isolés (50 à 200 mm), il élimine les couches supplémentaires sur site tout en maximisant l'efficacité énergétique. Soutenu par une capacité de groupe de 450 000 tonnes, il offre des spécifications entièrement personnalisées et une livraison rapide.

Principales fonctionnalités

Isolation thermique intégrée

Le noyau isolé est enfermé entre les tôles, créant une barrière thermique continue sur toute la toiture. Les âmes PU et PIR sont particulièrement adaptées aux bâtiments où il est important de limiter le transfert de chaleur à travers le toit.

L'épaisseur requise des panneaux de toiture composites métalliques peut être sélectionnée en fonction de l'objectif d'isolation du projet et des conditions climatiques locales plutôt que d'utiliser une épaisseur fixe pour chaque bâtiment.

Surface métallique résistante aux intempéries

La couche métallique extérieure constitue la première barrière contre la pluie, le soleil, le vent et l’exposition atmosphérique. Le système de revêtement sélectionné ajoute une protection au substrat en acier ou en aluminium et détermine également la finition visible du toit.

Pour les projets dans des environnements humides, côtiers ou exposés aux produits chimiques, les spécifications du substrat et du revêtement doivent être sélectionnées en fonction des conditions de corrosion attendues.

Rigidité structurelle

La construction sandwich collée associe deux peaux métalliques à une âme isolante rigide ou semi-rigide. Cela crée un panneau plus épais et plus stable qu’une seule feuille de métal mince.

La rigidité du panneau dépend du type d'âme, de l'épaisseur du panneau, de l'épaisseur de la tôle, de la géométrie du profil, de la portée et de la méthode de fixation. Pour la conception structurelle du toit, la configuration finale des panneaux doit donc être sélectionnée en fonction de la portée requise et des conditions de charge.

Superposition de toit réduite

Étant donné que le revêtement métallique et l'isolation sont fournis en un seul composant fabriqué en usine, le système de toiture ne nécessite pas de couche isolante séparée entre la tôle extérieure du toit et l'intérieur du bâtiment.

Cette configuration intégrée peut réduire le nombre d'étapes d'installation et simplifier la manutention des matériaux pendant la construction du toit.

Apparence de surface personnalisée

Les tôles extérieures et intérieures peuvent être fournies dans différentes finitions et couleurs de revêtement. Cela permet d’adapter l’apparence du toit aux installations industrielles, aux bâtiments commerciaux, aux entrepôts et à d’autres exigences architecturales.

Applications

Ateliers et usines industrielles

Les panneaux de toiture composites métalliques sont utilisés pour les toits d'usines où une isolation thermique est requise ainsi qu'une surface de toiture métallique finie. Les configurations PU, PIR et laine de roche peuvent être sélectionnées en fonction des exigences thermiques et incendie du bâtiment.

Entrepôts et bâtiments logistiques

Les entrepôts nécessitent de grandes surfaces de toit avec des dimensions de panneaux cohérentes et une installation efficace. La structure en panneaux préfabriqués convient aux entrepôts à ossature d'acier et aux installations logistiques où la construction du toit doit couvrir de grandes surfaces.

Installations de stockage frigorifique

Pour les entrepôts frigorifiques et les bâtiments à température contrôlée, des âmes PU ou PIR peuvent être sélectionnées pour leurs propriétés d'isolation thermique. L'épaisseur des panneaux est normalement déterminée en fonction de la température intérieure cible, du climat extérieur, de la charge de réfrigération et de la conception de l'enveloppe du bâtiment.

Bâtiments commerciaux et agricoles

Les panneaux peuvent être utilisés pour les bâtiments commerciaux, les installations de stockage agricole, les bâtiments d'élevage et d'autres structures nécessitant une enceinte de toit isolée et finie.

Bâtiments industriels sensibles au feu

Les configurations de noyau en laine de roche peuvent être utilisées lorsque le projet nécessite un noyau d'isolation minérale aux caractéristiques incombustibles. La classification finale au feu doit être confirmée en fonction de la construction complète du panneau et de la norme d'essai applicable.

Paramètres techniques

Spécifications du produit

Sélection d'épaisseur typique

L'épaisseur des panneaux de toiture composites métalliques doit être déterminée à partir des performances thermiques requises, des spécifications anti-incendie, de la portée, du climat local et de la conception structurelle plutôt que sélectionnée uniquement en fonction du type de bâtiment.

Normes applicables

Shunchen peut fabriquer des panneaux conformément aux exigences chinoises et internationales spécifiées, notamment GB/T 23932-2009 et EN 14509, le cas échéant. Des tests d'incendie et de performance peuvent être organisés conformément aux spécifications du projet applicables, y compris les méthodes d'essai ASTM ou d'autres méthodes régionales pertinentes.

La norme exacte et la méthode de test doivent être confirmées avant la production, car la classification au feu et les performances thermiques dépendent de la construction complète du panneau, y compris les peaux métalliques, le matériau de l'âme, l'épaisseur, les joints et la configuration de l'installation.

Production et contrôle qualité

Production continue de panneaux

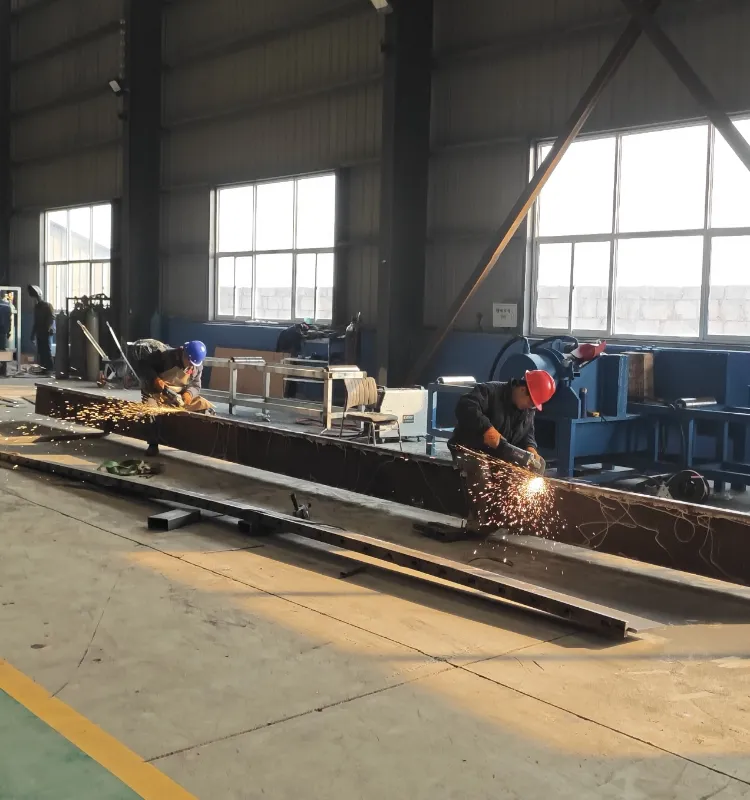

Shunchen utilise des lignes de production composites continues automatisées pour former les tôles, préparer le noyau isolant, appliquer des matériaux de liaison et presser les couches dans un panneau intégré.

La production continue maintient la géométrie des panneaux et la disposition des couches cohérentes tout au long du cycle de production.

Inspection des matériaux de base

Avant le laminage, le noyau isolant est vérifié par rapport au type de matériau et aux spécifications requis. La densité, l'épaisseur et d'autres propriétés pertinentes peuvent être vérifiées en fonction du noyau sélectionné et des exigences d'inspection applicables.

Inspection des dimensions du panneau

Les panneaux de toit composites métalliques finis sont vérifiés pour l'épaisseur, la largeur, la longueur, l'état du profil et l'écart dimensionnel visible. L'inspection vise à déterminer si le panneau fini correspond aux spécifications de production approuvées.

Collage et inspection de surface

L'interface collée est inspectée pour déceler un délaminage visible et une liaison incomplète. La surface métallique est vérifiée avant l'emballage pour détecter les rayures, les défauts de revêtement, les bosses et autres dommages visibles.

Tests de performances

En fonction de la configuration du produit et des exigences du projet, les tests peuvent inclure la conductivité thermique, les performances au feu, la résistance à la flexion et d'autres vérifications de performances pertinentes.

Pour les commandes à l'exportation nécessitant une vérification indépendante, une inspection par un tiers par l'intermédiaire d'organisations telles que SGS ou BV peut être organisée en fonction de la portée de l'inspection convenue.

Personnalisation OEM

Sélection des matériaux de base et métalliques

Les clients peuvent spécifier la tôle extérieure, la tôle intérieure et le noyau isolant en fonction des exigences du projet. Shunchen peut fournir des combinaisons à base d'acier coloré, d'alliage aluminium-magnésium-manganèse, PU, ​​PIR, laine de roche et laine de verre.

Épaisseur et largeur du panneau

L'épaisseur du panneau peut être personnalisée en fonction des exigences d'isolation et de la conception du bâtiment. La largeur effective peut également être ajustée pour correspondre à la disposition du toit et au système d'installation.

Longueur du panneau personnalisé

Les panneaux peuvent être produits en longueurs fixes ou personnalisées. La production coupée à longueur réduit le besoin de découpes approfondies sur site et permet d'adapter les dimensions des panneaux à la géométrie du toit.

Revêtement de surface et couleur

Les clients peuvent spécifier le type de revêtement, la finition de surface et la couleur. Des systèmes de revêtement en polyester et en fluorocarbone sont disponibles pour différentes exigences d'exposition et d'apparence.

Traitement préfabriqué

Un traitement supplémentaire en usine peut inclure l'ouverture, le scellement des bords, le pliage des coins et le pré-perçage selon les dessins approuvés. Ces opérations sont réalisées avant expédition lorsque le projet nécessite que les panneaux arrivent partiellement préparés pour l'installation.

Installation et connexion

Disposition du toit

Avant l'installation, la structure du toit doit être vérifiée pour l'alignement, l'espacement des pannes, le niveau et les conditions de portance. Les dimensions des panneaux de toit composites métalliques doivent être vérifiées par rapport à la disposition du toit approuvée avant de soulever les paquets sur le toit.

Positionnement du panneau

Les panneaux sont positionnés le long de la direction prévue du toit et soutenus par les pannes sous-jacentes. Un alignement correct est important car le joint des panneaux détermine la continuité de la couverture du toit.

Connexion commune

Les panneaux adjacents sont reliés par le joint latéral conçu ou la structure de chevauchement. Le joint doit être entièrement engagé et aligné avant la fixation pour éviter les espaces entre les panneaux.

Fixation

Les fixations sont installées à travers la zone de fixation désignée dans la structure de support. Le type de fixation, l'espacement, les spécifications des rondelles et la position de fixation doivent suivre le dessin d'installation du projet et les exigences locales en matière de charge de vent.

Solin et étanchéité

Les bords du toit, les faîtes, les noues, les pénétrations et autres jonctions nécessitent un traitement de solin et d'étanchéité approprié. Ces zones sont particulièrement importantes pour empêcher l’infiltration d’eau car elles interrompent la surface continue du toit.

Les détails d'installation doivent suivre les instructions d'installation du fournisseur de panneaux et la conception de toit approuvée par l'ingénieur en structure.

Pourquoi choisir Shunchen ?

Shunchen fournit des panneaux de toiture composites métalliques à partir d'une base de production intégrée de transformation de l'acier avec des installations couvrant le traitement des matériaux en acier, le revêtement, la galvanisation, l'entreposage et la logistique.

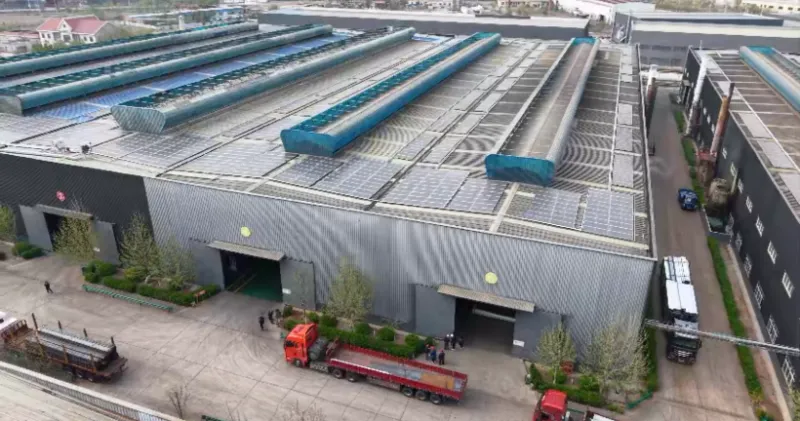

Le groupe dispose d'une capacité de production annuelle supérieure à 450 000 tonnes et de plus de 40 000 mètres carrés d'espace de production et de stockage. Pour les commandes de panneaux de toiture composites, cette infrastructure de fabrication prend en charge l'approvisionnement en matières premières, la production de panneaux, le traitement personnalisé, l'inspection, l'emballage et l'expédition à l'exportation au sein de la même chaîne d'approvisionnement.

Les clients peuvent spécifier les exigences relatives au noyau du panneau, à la tôle, à l'épaisseur, à la largeur, à la longueur, au revêtement, à la couleur et à la préfabrication avant la production. Les informations techniques sont examinées par rapport aux spécifications du projet afin que la configuration de fabrication soit confirmée avant que la commande n'entre en production.

Pour les commandes à l'exportation, Shunchen peut fournir une documentation de test en usine, des enregistrements d'inspection dimensionnelle, une documentation sur les matériaux et une inspection par un tiers si nécessaire. Des modalités d'expédition FOB et CIF sont disponibles pour les commandes internationales.

FAQ

Quelle est la différence entre un panneau de toiture composite métallique et une tôle de toiture métallique monocouche ?

Un panneau de toit composite métallique contient un noyau isolant entre deux couches métalliques, tandis qu'une tôle de toit monocouche fournit principalement le revêtement extérieur résistant aux intempéries. La structure composite combine donc les fonctions de toiture et d'isolation en un seul élément préfabriqué.

Quelle âme choisir pour un panneau de toiture composite ?

Le PU et le PIR sont généralement sélectionnés lorsque l’isolation thermique est la principale exigence. La laine de roche convient aux projets où la résistance au feu et l'isolation à base minérale sont importantes. La laine de verre peut être envisagée lorsqu'une isolation thermique et acoustique est requise. La sélection finale devra respecter les spécifications thermiques et incendie du projet.

Quelles épaisseurs de panneaux sont disponibles ?

Les épaisseurs courantes incluent 50, 75, 100, 150 et 200 mm. D'autres épaisseurs peuvent être discutées en fonction des performances thermiques requises et de la conception du projet.

La longueur du panneau peut-elle être personnalisée ?

Oui. Les panneaux peuvent être fournis en longueurs fixes telles que 6 m et 12 m ou coupés à des longueurs spécifiées en fonction de la configuration du toit et des exigences de transport.

La couleur et le revêtement extérieurs peuvent-ils être personnalisés ?

Oui. Du polyester, du fluorocarbone et d’autres systèmes de revêtement spécifiés peuvent être fournis. La couleur peut également être personnalisée en fonction du système de revêtement disponible et des exigences du projet.

Pouvez-vous fournir des panneaux aluminium-magnésium-manganèse ?

Oui. Des tôles en alliage aluminium-magnésium-manganèse peuvent être utilisées comme surface métallique pour des configurations de panneaux de toit composites appropriées. L'épaisseur du substrat et la structure des panneaux doivent être confirmées en fonction de la conception du toit.

Pouvez-vous traiter les ouvertures avant expédition ?

Oui. L'ouverture, le scellement des bords, le pliage et le pré-perçage peuvent être organisés selon les dessins de production approuvés.

Quelles informations sont nécessaires pour un devis ?

Les informations requises comprennent normalement la surface du toit ou la quantité de panneaux, l'épaisseur du panneau, le matériau de base, le type et l'épaisseur de la tôle, la largeur efficace, la longueur du panneau, le revêtement, la couleur, les exigences d'installation et la destination de livraison. Les dessins de toit sont utiles lorsque le client a besoin d'un calcul de quantité ou d'un traitement préfabriqué.

Pouvez-vous organiser une inspection par un tiers ?

Oui. SGS, BV ou toute autre inspection tierce convenue peut être organisée en fonction de la portée de l'inspection spécifiée dans le contrat d'achat.
