Qu'est-ce qui fait d'Angle Steel le matériau de prédilection pour la maintenance des installations industrielles ?

En se promenant dans n'importe quelle installation industrielle, un observateur attentif remarquera une silhouette familière répétée dans d'innombrables applications : la forme en L distinctive decornière en acier. Il supporte les supports à tuyaux, encadre les plates-formes d'accès, renforce les systèmes de stockage et renforce les ouvertures structurelles. Malgré sa géométrie simple, l'acier d'angle est devenu le matériau par défaut pour les projets de maintenance d'usines et d'infrastructures dans pratiquement tous les secteurs industriels. La question n’est pas de savoir pourquoi elle est utilisée, mais plutôt ce qui la rend si systématiquement préférée aux autres formes structurelles.

La réponse réside dans une combinaison difficile à égaler d’efficacité structurelle, de flexibilité d’installation, de disponibilité des matériaux et de rentabilité. L'acier d'angle offre un rapport résistance/poids élevé dans plusieurs orientations de charge, peut être connecté à l'aide de techniques simples de soudage ou de boulonnage et est fabriqué selon des normes dimensionnelles précises qui garantissent la compatibilité entre les fournisseurs. Cet article examine les caractéristiques techniques qui font de l'acier d'angle le matériau de prédilection pour la maintenance des installations industrielles, en analysant ses propriétés structurelles, ses spécifications matérielles, sa polyvalence d'application, ses avantages économiques et les considérations de mise en œuvre pour les ingénieurs d'usine et les responsables de la maintenance.

Table des matières

• 1. Propriétés structurelles et performances portantes
• 2. Spécifications des matériaux et normes de fabrication
• 3. Polyvalence des applications dans l'infrastructure des usines
• 4. Méthodes d'installation et d'assemblage
• 5. Rentabilité et valeur du cycle de vie
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Propriétés structurelles et performances portantes

L’avantage fondamental de la cornière réside dans sa géométrie. La section transversale en forme de L offre une résistance à la flexion dans deux plans simultanément, ce qui la rend efficace pour résister aux charges verticales et horizontales. Une section en acier standard à angle égal, avec des pieds de longueur égale, offre le même module de section dans les axes X et Y. Cette symétrie simplifie les calculs structurels et garantit des performances prévisibles quelle que soit la direction de la charge. L'acier à cornières inégales, avec des pieds de longueurs différentes, offre une résistance optimisée lorsque les charges sont principalement dans une seule direction.

La capacité portante des cornières en acier est déterminée par plusieurs paramètres clés : la longueur des pieds (taille), l'épaisseur du matériau (jauge) et la qualité de l'acier utilisé. Le tableau ci-dessous fournit les propriétés structurelles typiques des sections d'angle en acier courantes utilisées dans les applications de maintenance industrielle.

En plus des charges statiques standard, l'acier d'angle démontre un comportement favorable dans des conditions de charges dynamiques et d'impact. La section transversale symétrique répartit les contraintes uniformément, réduisant ainsi le risque de concentration de contraintes et de fissuration par fatigue. Ceci est particulièrement important dans les environnements d'usine où les vibrations provenant des équipements rotatifs, de la manutention des matériaux ou de la dilatation thermique peuvent induire une charge cyclique sur les éléments structurels. La ductilité des nuances d'acier de construction (généralement ASTM A36 ou équivalent) permet aux cornières d'absorber de l'énergie par déformation plastique avant la rupture, offrant ainsi une marge de sécurité en cas de surcharge. ÀTianjin Shunchen Hongye Enterprise Management Co., Ltd., nous fournissons des cornières d'acier qui répondent à ces exigences structurelles, avec une certification des matériaux et une traçabilité pour prendre en charge la vérification technique.

2. Spécifications des matériaux et normes de fabrication

La fiabilité des cornières en acier dans les applications industrielles dépend du respect des spécifications des matériaux et des normes de fabrication établies. Ces normes définissent la composition chimique, les propriétés mécaniques, les tolérances dimensionnelles et les procédures d'assurance qualité qui garantissent des performances constantes d'un lot à l'autre. Pour la maintenance des installations industrielles, les normes les plus couramment référencées sont ASTM A36 (États-Unis), EN 10025 (Europe) et JIS G3192 (Japon), ainsi que leurs équivalents régionaux.

ASTMA36 est la spécification d'acier de construction la plus largement utilisée pour les applications d'acier d'angle en Amérique du Nord. Il spécifie une limite d'élasticité minimale de 36 000 psi (250 MPa) et une résistance à la traction de 58 000 à 80 000 psi (400 à 550 MPa). Le matériau est soudable et adapté à la galvanisation à chaud, ce qui le rend adaptable à diverses exigences d'installation et de protection. La norme EN 10025 comprend plusieurs qualités, les S235JR et S355JR étant communes aux applications industrielles. Le S355JR offre une résistance plus élevée (rendement de 355 MPa) et est préféré pour les applications plus lourdes.

Le tableau ci-dessous résume les principales propriétés matérielles des nuances d'acier d'angle courantes :

Le processus de fabrication des cornières en acier est un facteur important dans leur qualité et leurs performances. Le laminage à chaud est la méthode prédominante pour produire des cornières d'acier, où la billette d'acier est chauffée à environ 1 200 °C et passée à travers une séquence de rouleaux qui forment progressivement la section transversale en forme de L. Ce processus aligne la structure du grain de l'acier, améliorant ainsi la résistance et la ténacité dans les directions critiques de charge. Le processus de laminage produit également une finition de surface constante avec une variation minimale de l'épaisseur et de la longueur des branches, répondant aux tolérances dimensionnelles spécifiées par la norme concernée.

Les mesures d'assurance qualité pour l'acier d'angle comprennent l'inspection dimensionnelle (mesure de la longueur, de l'épaisseur et de l'équerrage des pattes), des essais de traction (pour la limite d'élasticité et la résistance ultime) et des essais de pliage (pour vérifier la ductilité). Des tests non destructifs, tels que l'inspection par ultrasons ou l'inspection par magnétoscopie, peuvent être appliqués pour les applications critiques. Notre usine de Tianjin Shunchen Hongye Enterprise Management Co., Ltd. maintient un système de gestion de la qualité aligné sur les normes ISO 9001, avec une certification des matériaux et une traçabilité pour tous les cornières d'acier fournies pour les applications de maintenance des installations industrielles.

3. Polyvalence des applications dans l'infrastructure des usines

La véritable valeur de l’acier d’angle dans la maintenance des installations industrielles se révèle à travers l’étendue de ses applications. Peu de matériaux structurels peuvent égaler sa combinaison de polyvalence et de performances dans un si large spectre d’utilisations. Dans une installation industrielle typique, l'acier d'angle peut être trouvé dans chaque domaine fonctionnel, remplissant des rôles structurels, de support et de protection.

Charpente structurelle et contreventement :L'acier d'angle constitue l'épine dorsale de nombreuses structures d'usine. Il est utilisé pour la construction de mezzanines, de plates-formes d'équipement et de passerelles d'accès pour la maintenance. Dans ces applications, les poutres d'angle en acier supportent les charges du plancher tandis que le même matériau fournit un contreventement latéral pour stabiliser la structure. La possibilité d'utiliser le même profil pour les poutres primaires et les contreventements secondaires simplifie l'approvisionnement en matériaux et la gestion des stocks. Le tableau ci-dessous illustre la capacité de charge de l'acier d'angle en tant que poutre pour les applications d'usine typiques.

Systèmes de support de convoyeurs et de tuyaux :L'acier d'angle est le matériau standard pour la construction de supports à tuyaux, de supports de convoyeurs et de chemins de câbles. Dans ces applications, l'acier d'angle fournit l'alignement géométrique précis requis pour supporter de longues séries de tuyaux ou de convoyeurs tout en s'adaptant à l'espacement nécessaire entre les supports. Les sections d'angle en acier sont coupées sur mesure, percées pour les connexions boulonnées et soudées selon les besoins pour former la structure de support. L'utilisation d'acier d'angle garantit un système de support solide, stable et résistant aux vibrations pour les infrastructures de processus critiques.

Rayonnages de stockage et postes de travail :L'acier d'angle est le matériau préféré pour la construction de racks de stockage, de postes de travail et de bancs de maintenance robustes. La résistance et la stabilité des cornières en acier permettent la construction de systèmes de rayonnages capables de supporter de lourdes charges tout en restant dimensionnellement stables dans le temps. Le système de connexion boulonné utilisé dans les rayonnages d'angle en acier permet un ajustement et une reconfiguration faciles à mesure que les besoins de stockage changent.

Garde-corps et barrières de sécurité :Dans les environnements industriels, la sécurité est primordiale. L'acier d'angle est largement utilisé pour la construction de garde-corps, de mains courantes et de protection de machines. La résistance de l'acier d'angle fournit une barrière physique robuste qui peut résister aux charges d'impact, tandis que la simplicité géométrique de la forme en L facilite la fabrication dans n'importe quelle configuration requise. La disponibilité de cornières en acier prégalvanisées simplifie la construction de systèmes de sécurité résistants à la corrosion.

Structures et supports temporaires :L'acier d'angle est fréquemment utilisé pour construire des supports temporaires, des systèmes d'étaiement et des échafaudages lors des réparations et des mises à niveau d'usines. Le matériau peut être rapidement assemblé à l'aide de connexions boulonnées, et les connexions peuvent être facilement démontées pour être réutilisées. Cette réutilisation fait de l'acier d'angle une solution rentable pour les besoins d'infrastructure temporaires.

Chez Tianjin Shunchen Hongye Enterprise Management Co., Ltd., nous fournissons des cornières d'acier dans une gamme complète de tailles et de qualités pour prendre en charge toutes ces applications. Notre stock comprend des cornières égales et inégales, dans des longueurs allant jusqu'à 12 mètres, avec des options de finitions pré-galvanisées ou galvanisées à chaud. Cela garantit que nos clients peuvent obtenir le matériel requis pour tout projet de maintenance d’usine auprès d’une source unique et fiable.

4. Méthodes d'installation et d'assemblage

L'avantage pratique de l'acier d'angle est considérablement amélioré par la simplicité et la polyvalence de ses méthodes d'assemblage. La section transversale en forme de L offre une surface plane et accessible sur les deux pieds, ce qui facilite la création de connexions structurelles par boulonnage ou par soudage. Cette facilité d'assemblage réduit le temps d'installation, minimise le besoin d'outillage spécialisé et permet une flexibilité dans les ajustements sur site.

Connexions boulonnées :Les assemblages boulonnés constituent la méthode d'assemblage la plus courante pour les cornières en acier dans les applications de maintenance des usines. Le pied de la cornière en acier offre une surface plane pour la tête du boulon et l'écrou, et la géométrie de la forme en L permet des connexions simples à recouvrement. Voici les principaux types d'assemblages boulonnés utilisés avec les cornières en acier :

• Joint à recouvrement :Deux sections d'angle en acier sont placées côte à côte et boulonnées ensemble. Il s'agit de la connexion la plus simple et la plus courante, utilisée pour étendre des longueurs ou se connecter à d'autres membres.
• Joint bout à bout avec plaque d'épissure :Une plaque plate (souvent une section d'acier plat) est placée en travers du joint et boulonnée aux deux sections. Cela fournit une connexion plus solide qu’un simple joint à recouvrement.
• Connexion du gousset :Une plaque plate est utilisée pour relier plusieurs éléments au niveau d’un joint. Ceci est courant dans les fermes de toit et les charpentes.

Le choix du type et de la taille des boulons est déterminé par la capacité de charge requise et l'épaisseur de la cornière. Des boulons structurels standard à haute résistance (ASTM A325 ou équivalent) sont généralement utilisés, avec des diamètres allant de M10 à M24 pour la plupart des applications industrielles. Le tableau suivant indique les tailles de boulons typiques pour différentes épaisseurs d'angle d'acier :

Connexions soudées :Le soudage est la méthode d’assemblage préférée pour les connexions permanentes à haute résistance où l’intégrité structurelle est essentielle. Les surfaces planes de l'acier d'angle constituent une plate-forme idéale pour les soudures d'angle, et la géométrie permet les soudures par recouvrement et bout à bout. Le choix du procédé de soudage approprié dépend de l'épaisseur du matériau et de la qualité de soudure requise. Les procédés courants pour l'acier d'angle comprennent le soudage à l'arc avec protection (SMAW), le soudage à l'arc sous gaz (GMAW) et le soudage à l'arc avec fil fourré (FCAW). Les avantages des connexions soudées comprennent une résistance plus élevée (la connexion est aussi solide que le métal de base), une esthétique améliorée (pas de têtes de boulons saillantes) et une meilleure résistance au desserrage dû aux vibrations.

Considérations d'installation :Pour les assemblages boulonnés ou soudés, les facteurs suivants doivent être pris en compte :

• Alignement des trous :Les trous doivent être positionnés avec précision pour éviter toute contrainte sur les boulons. Des modèles ou des gabarits sont recommandés pour les connexions multiples.
• Couple de boulonnage :Les boulons doivent être serrés au couple spécifié à l'aide d'une clé dynamométrique ou d'un outil calibré. Un serrage excessif peut provoquer une rupture des boulons ou endommager la cornière en acier.
• Préparation de la soudure :Les surfaces à souder doivent être propres et exemptes de rouille, de peinture et de contaminants pour garantir une soudure solide.
• Ajustements sur le terrain :Des trous oblongs peuvent être utilisés pour permettre des ajustements mineurs sur le terrain lors de l'installation.

La combinaison de la flexibilité du boulonnage et du soudage signifie que les cornières peuvent être érigées rapidement et économiquement, avec une formation minimale pour les équipes d'installation. Il s’agit d’un facteur clé de son utilisation généralisée dans la maintenance des usines, où la rapidité d’installation est souvent essentielle pour minimiser les temps d’arrêt. Chez Tianjin Shunchen Hongye Enterprise Management Co., Ltd., nous fournissons des cornières en acier avec des trous pré-perforés ou une fabrication sur mesure pour réduire la main-d'œuvre sur site et accélérer l'installation.

5. Rentabilité et valeur du cycle de vie

L'utilisation généralisée des cornières en acier dans la maintenance des installations industrielles n'est pas seulement une question de performances structurelles ; c'est aussi une question d'économie. La rentabilité des cornières en acier est démontrée tout au long du cycle de vie du matériau, depuis l'approvisionnement et la fabrication jusqu'à l'installation et la maintenance. La combinaison d’un faible coût des matériaux, d’une haute disponibilité, d’une facilité de fabrication et d’une longue durée de vie constitue un argument économique convaincant en faveur de son utilisation.

Coût du matériel :L'acier d'angle est l'un des produits en acier de construction les moins chers au kilogramme. Le simple processus de laminage utilisé pour sa fabrication entraîne des coûts de production inférieurs à ceux de formes plus complexes. Le faible coût des matériaux signifie que l'acier d'angle peut être utilisé dans une variété d'applications sans nécessiter de budgets élevés. Le tableau suivant fournit une analyse comparative des coûts de l'acier d'angle par rapport à d'autres matériaux de structure courants pour les applications d'usine typiques :

Disponibilité et approvisionnement :L'acier d'angle est disponible auprès de pratiquement tous les fournisseurs d'acier et est fabriqué dans une large gamme de tailles et de qualités. Cette disponibilité immédiate signifie que les projets de maintenance des usines peuvent être planifiés et exécutés sans longs délais. La standardisation des dimensions et des qualités des cornières simplifie l'approvisionnement, permettant une commande directe à partir du stock.

Efficacité de fabrication :La simplicité de la fabrication des cornières en acier constitue un avantage majeur en termes de coûts. La coupe de l'acier d'angle peut être réalisée avec un équipement de sciage ou de cisaillement standard. Le perçage des trous pour les connexions boulonnées est simple et les surfaces planes des pieds simplifient le soudage. Le faible coût de fabrication et la vitesse contribuent à réduire le coût global du projet.

Longue durée de vie :Lorsqu’il est correctement protégé, l’acier d’angle peut fournir des décennies de service dans les environnements industriels. Avec une protection appropriée contre la corrosion (peinture, galvanisation ou revêtement époxy), l'acier d'angle résiste à la dégradation due à l'humidité, aux produits chimiques et à l'exposition environnementale. La durée de vie des cornières en acier dans une installation industrielle peut être prolongée grâce à une inspection et un entretien réguliers.

Recyclabilité :À la fin de sa durée de vie, l’acier d’angle est entièrement recyclable. La valeur de la ferraille de l'acier offre un avantage économique supplémentaire, et l'utilisation d'acier recyclé dans la production de nouvelles cornières contribue à l'économie circulaire. La recyclabilité des cornières d’acier est une considération importante pour les projets de maintenance d’usines qui génèrent d’importants déchets de démolition.

Pour les ingénieurs d'usine et les responsables de la maintenance, la rentabilité des cornières en acier se traduit par un coût total de possession inférieur pour les projets de maintenance. La combinaison d'un faible coût des matériaux, d'une fabrication facile, d'une installation rapide et d'une longue durée de vie garantit que l'acier d'angle offre la meilleure valeur tout au long du cycle de vie du projet. Chez Tianjin Shunchen Hongye Enterprise Management Co., Ltd., nous nous approvisionnons en acier d'angle auprès d'aciéries intégrées avec des processus de production efficaces, garantissant des prix compétitifs tout en maintenant la qualité requise pour les applications industrielles.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la différence entre l’acier à cornières égales et inégales ?

Réponse : L'acier à angle égal a des pieds de longueur égale (par exemple 50 mm x 50 mm), offrant une résistance symétrique dans les deux axes. L'acier à angle inégal a des pieds de différentes longueurs (par exemple, 75 mm x 50 mm), qui sont utilisés lorsque les charges sont principalement dans une seule direction. Pour la maintenance des installations industrielles, l'acier à angle égal est généralement préféré en raison de sa polyvalence et de sa disponibilité. L'acier à angles inégaux est généralement utilisé dans des applications spécialisées où l'orientation de la charge est fixe.

Question 2 : Comment puis-je déterminer la taille correcte de l'angle d'acier pour une structure de support ?

Réponse : La taille correcte dépend de la charge à supporter, de la portée et du facteur de sécurité requis. La capacité structurelle de l'acier d'angle est déterminée par son module de section, qui est fonction de la longueur et de l'épaisseur des pattes. Le processus consiste à calculer la charge attendue, à sélectionner une taille offrant un module de section suffisant et à vérifier la déflexion. Pour les applications typiques de maintenance d'usine, une approche prudente consiste à sélectionner la taille supérieure à partir du minimum calculé. De nombreux ingénieurs consultent également les tableaux de charges du fournisseur d'acier pour obtenir des conseils. Notre équipe de Tianjin Shunchen Hongye Enterprise Management Co., Ltd. peut fournir des spécifications structurelles et vous aider aux calculs de dimensionnement.

Question 3 : L’acier d’angle peut-il être utilisé dans des applications extérieures sans rouille ?

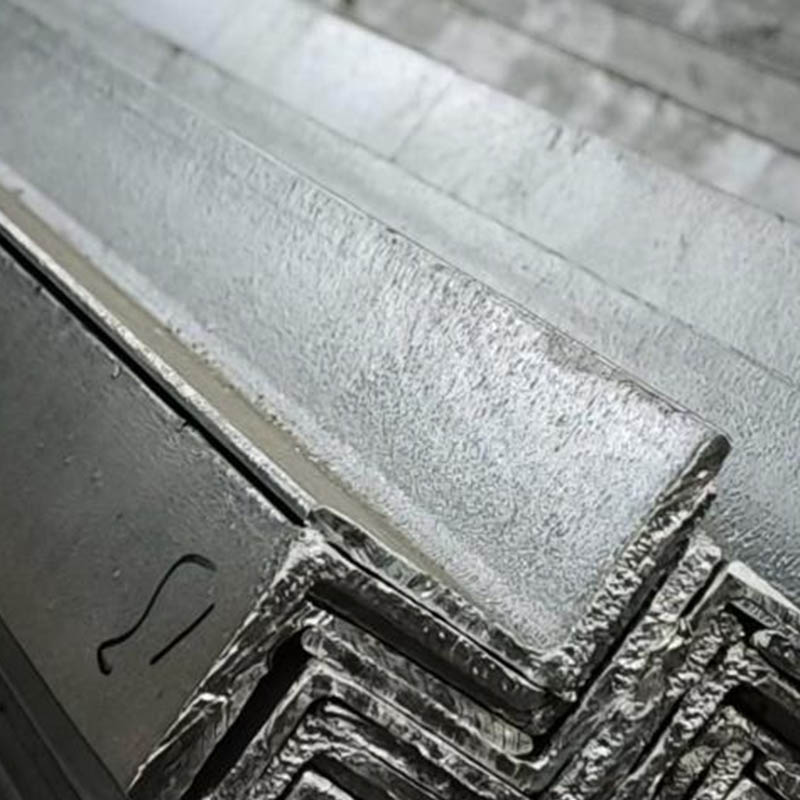

Réponse : Oui, mais cela nécessite une protection appropriée contre la corrosion. Pour les applications extérieures, les cornières en acier doivent être galvanisées à chaud ou recouvertes d'un système de peinture haute performance. La galvanisation à chaud offre la protection contre la corrosion la plus efficace, avec une durée de vie de 30 à 50 ans dans la plupart des conditions atmosphériques. L'acier d'angle en acier inoxydable est également disponible pour les environnements hautement corrosifs, mais il est nettement plus cher que l'acier au carbone standard.

Question 4 : Quelles sont les longueurs typiques maximales pour les cornières en acier ?

Réponse : Les cornières en acier standard sont disponibles dans des longueurs allant jusqu'à 12 mètres, ce qui est la longueur maximale typique pour les laminoirs. Pour des portées plus longues, les sections peuvent être assemblées à l'aide de joints à recouvrement ou de plaques de jonction. Pour les applications nécessitant des longueurs continues plus longues, des longueurs personnalisées peuvent être commandées auprès de l'usine.

Question 5 : L'acier d'angle peut-il être plié pour former des structures courbes ?

Réponse : Oui, les cornières d’acier peuvent être pliées pour former des sections courbes, mais il s’agit d’un processus spécialisé. Le cintrage à chaud est généralement nécessaire pour obtenir des rayons serrés sans fissurer ni affaiblir le matériau. Le processus de pliage doit être soigneusement contrôlé pour éviter l’écrouissage et la concentration des contraintes. Pour la plupart des applications de maintenance d'usines, les sections droites d'angle en acier sont préférées en raison du coût et de la disponibilité.

7. Conclusion

L'acier d'angle a gagné sa position de matériau de prédilection pour la maintenance des installations industrielles grâce à une combinaison d'efficacité structurelle, de polyvalence des matériaux et de valeur économique. Sa section transversale simple en forme de L offre une excellente capacité portante dans plusieurs directions, tandis que sa disponibilité dans une large gamme de tailles et de qualités simplifie l'approvisionnement et les spécifications. La facilité de connexion des cornières d'acier par soudage ou boulonnage permet une installation rapide, réduisant ainsi les délais du projet et minimisant les temps d'arrêt de l'usine. La rentabilité de l'acier d'angle est démontrée par le faible coût des matériaux, la fabrication efficace et la longue durée de vie, offrant la meilleure valeur de cycle de vie pour les projets de maintenance.

Les avantages des cornières ne se limitent pas à leurs propriétés techniques. Sa large disponibilité, sa standardisation et sa compatibilité avec l'infrastructure d'usine existante en font le choix logique pour la majorité des projets de maintenance et de réparation. La polyvalence du matériau garantit qu'il peut répondre à un large éventail de besoins d'application, de la charpente structurelle au support d'équipement en passant par les systèmes de sécurité.

Chez Tianjin Shunchen Hongye Enterprise Management Co., Ltd., nous fournissons des cornières d'acier à des clients industriels de plusieurs secteurs, en fournissant une certification des matériaux, une assistance technique et des prix compétitifs. Notre équipe est disponible pour vous aider dans la sélection des matériaux, le dimensionnement et la planification du projet. Pour tout projet de maintenance d’installation industrielle, l’acier d’angle offre une solution éprouvée, fiable et rentable.

Contactez Tianjin Shunchen Hongye Enterprise Management Co., Ltd.pour les spécifications des cornières, la disponibilité et le support technique pour vos projets de maintenance d'usine.
