Qu'est-ce qui fait d'Angle Steel le premier choix pour la construction de pylônes de transmission ?

Se dressant haut sur l’horizon, les pylônes de transmission d’électricité constituent l’épine dorsale silencieuse de la civilisation moderne. Ils transportent l’énergie sur de vastes distances, reliant les villes, les industries et les foyers. Ces structures imposantes sont des merveilles d'ingénierie d'efficacité et de résilience, conçues pour résister aux conditions météorologiques extrêmes, aux fortes charges de glace et à la force incessante du vent. Le choix du matériau de ces tours n’est pas arbitraire ; c'est une décision soigneusement calculée qui équilibre la résistance, le poids, le coût et la longévité. Depuis plus d'un siècle, un matériau a toujours été le premier choix pour la construction de pylônes de transmission :cornière en acier. Depuis les débuts de l'électrification jusqu'aux réseaux à très haute tension d'aujourd'hui, les cornières ont prouvé leur fiabilité dans les conditions les plus difficiles, de la toundra gelée aux déserts étouffants.

L'acier d'angle, une forme d'acier de construction avec une section transversale en forme de L, offre une combinaison de propriétés qui le rendent particulièrement adapté à la construction de pylônes de transmission. Son rapport résistance/poids élevé permet la conception de tours hautes et élancées qui minimisent l'utilisation de matériaux tout en maximisant l'intégrité structurelle. Sa capacité à être boulonné ou soudé permet une fabrication et un assemblage rapides dans des endroits éloignés. Sa durabilité garantit que ces infrastructures critiques peuvent fonctionner pendant des décennies avec un minimum d’entretien. Dans cet article, nous examinerons les raisons techniques, économiques et pratiques spécifiques pour lesquelles l'acier d'angle reste le choix sans précédent pour la construction de pylônes de transmission. Nous explorerons les propriétés des matériaux, les avantages de conception, les processus de fabrication et les considérations logistiques qui font de l'acier d'angle la norme de l'industrie, fournissant ainsi aux ingénieurs et aux chefs de projet les informations dont ils ont besoin pour spécifier les bons matériaux pour leur prochain projet de ligne de transmission.

Table des matières

• 1. Qu'est-ce que l'acier d'angle et pourquoi est-il utilisé dans les tours de transmission ?
• 2. Quelles propriétés structurelles rendent l'acier d'angle idéal pour la construction de tours ?
• 3. Comment l'acier d'angle offre-t-il une rentabilité et des avantages économiques ?
• 4. Quel rôle jouent les facilités de fabrication et d'assemblage dans la réussite du projet ?
• 5. Quelles sont les principales spécifications techniques de l’acier d’angle des pylônes de transmission ?
• 6. Foire aux questions (FAQ)
• 7. Conclusion

1. Qu'est-ce que l'acier d'angle et pourquoi est-il utilisé dans les tours de transmission ?

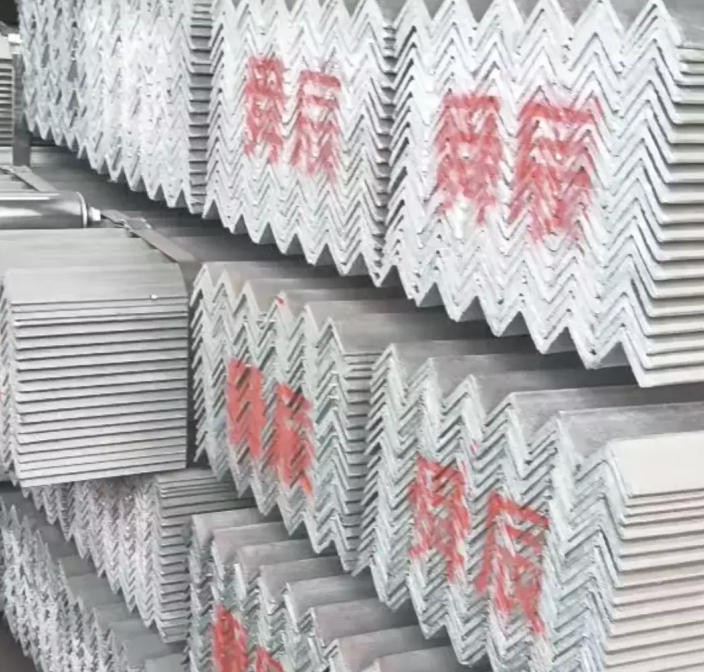

L'acier d'angle, également connu sous le nom de cornière ou support en L, est un produit de construction en acier avec une section transversale en forme de lettre « L ». Il est fabriqué par laminage à chaud ou formage à froid d'une billette d'acier selon une forme d'angle de 90 degrés. Les deux branches de la cornière sont généralement de longueur égale ou inégale, avec une variété d'épaisseurs disponibles pour répondre à différentes exigences de charge. La forme standard, l'acier à cornière à pattes égales, est la plus couramment utilisée dans la construction de pylônes de transmission. La section transversale en forme de L offre un moment d'inertie élevé et un module de section élevé par rapport à son poids, ce qui en fait un élément structurel exceptionnellement efficace pour résister aux forces de flexion et de torsion.

L'utilisation de l'acier d'angle dans la construction des pylônes de transmission remonte à la fin du 19e siècle, lorsque les premières lignes de transport d'électricité longue distance ont été construites. Les premières tours étaient souvent construites en fer forgé ou en fonte, mais ces matériaux étaient lourds, cassants et difficiles à fabriquer. L'acier d'angle, avec son rapport résistance/poids élevé et sa facilité de fabrication à l'aide de boulons et de rivets, est rapidement devenu le matériau de choix. L'introduction d'aciers à haute résistance et faiblement alliés a encore amélioré les performances des tours en acier d'angle, permettant la construction de tours plus hautes et de plus longue portée.

Il y a plusieurs raisons pour lesquelles l'acier d'angle reste le matériau dominant pour la construction des pylônes de transmission :

• Efficacité structurelle :La forme en L offre d'excellentes performances structurelles en compression et en traction, ce qui la rend adaptée aux diverses conditions de charge rencontrées par les pylônes de transmission.
• Modularité :Les tours d'angle en acier sont construites à partir de composants modulaires standard qui peuvent être facilement fabriqués en usine et assemblés sur site.
• Fixabilité :Les surfaces plates de l'acier d'angle permettent des connexions boulonnées ou soudées faciles, simplifiant le processus d'assemblage et réduisant le temps de construction.
• Durabilité:Lorsqu'il est correctement galvanisé, l'acier d'angle offre une résistance exceptionnelle à la corrosion, garantissant une longue durée de vie même dans des environnements difficiles.
• Rentabilité :L'acier d'angle est relativement peu coûteux à produire et à transporter, ce qui en fait une option économiquement viable pour les projets d'infrastructure à grande échelle.
• Réparabilité sur site :Les dommages causés à une tour d'angle en acier peuvent être facilement réparés sur le terrain en remplaçant les éléments endommagés ou en renforçant ceux existants.

ÀTianjin Shunchen Hongye Enterprise Management Co., Ltd.,nous fournissons des cornières d'acier de haute qualité pour les projets de pylônes de transmission depuis plus d'une décennie. Notre usine produit des cornières d'acier selon les normes les plus élevées, garantissant que chaque pièce répond aux exigences rigoureuses de l'industrie de la transmission de puissance. Nous comprenons que la fiabilité du réseau électrique dépend de la qualité des matériaux utilisés, et nous nous engageons à fournir des cornières en acier qui répondent aux attentes les plus élevées. Notre vaste expérience dans l'industrie nous permet de fournir à nos clients le support technique et la connaissance des produits dont ils ont besoin pour spécifier l'acier à angle droit pour les exigences spécifiques de leur projet.

2. Quelles propriétés structurelles rendent l'acier d'angle idéal pour la construction de tours ?

Pour comprendre pourquoi l'acier d'angle est le matériau de choix pour les pylônes de transmission, il est essentiel d'examiner ses propriétés structurelles en détail. Les pylônes de transmission sont soumis à une combinaison complexe de charges : le poids propre de la tour elle-même, le poids des conducteurs et des isolateurs, les charges de vent sur la tour et les conducteurs, les charges de glace dans les climats froids et, dans certaines régions, les charges sismiques. La tour doit être conçue pour résister à ces charges sans déformation ni rupture excessive. La performance structurelle de l’acier d’angle est le résultat direct de ses propriétés matérielles et de sa forme géométrique.

Rapport résistance/poids :Le rapport résistance/poids est un facteur critique dans la conception structurelle. Un matériau avec un rapport résistance/poids élevé permet d'obtenir une structure plus légère, ce qui réduit la charge sur la fondation et diminue les coûts des matériaux. L'acier d'angle, en particulier lorsqu'il est fabriqué à partir d'acier à haute résistance et faiblement allié, présente un excellent rapport résistance/poids. En effet, la section transversale en forme de L offre un moment d'inertie (résistance à la flexion) élevé et un module de section élevé (résistance aux contraintes) pour un poids donné. Cette efficacité est l’une des principales raisons pour lesquelles l’acier d’angle est préféré à d’autres formes structurelles, telles que les barres rondes ou les barres plates.

Résistance au flambage :Les éléments de compression d'une tour sont vulnérables au flambage, qui est une défaillance soudaine et catastrophique qui se produit lorsqu'un élément mince est surchargé. La section transversale en forme de L de l'acier d'angle offre un rayon de giration élevé, qui est une mesure de la résistance de l'élément au flambement. Cela signifie que les éléments de compression en acier d'angle peuvent être conçus avec une longueur efficace plus longue avant que le flambement ne devienne un problème. L'utilisation d'éléments à double angle (deux sections d'acier d'angle placées dos à dos) améliore encore la résistance au flambement, permettant ainsi des conceptions de tours encore plus hautes et plus élancées.

Résistance à la torsion :Les pylônes de transmission sont souvent soumis à des charges de torsion causées par des forces de vent inégales ou par des charges de glace sur les conducteurs. La section transversale en forme de L de l'acier d'angle offre un certain degré de résistance à la torsion, bien qu'elle ne soit pas aussi efficace que les sections fermées. Pour atténuer la torsion, la conception de la tour intègre généralement un contreventement et une triangulation.

Flambage local (jambes) :Les pattes individuelles d'une cornière en acier peuvent se déformer localement sous une contrainte de compression élevée. Le rapport largeur/épaisseur des pieds est soigneusement contrôlé pour éviter un flambage local. Des normes telles que les spécifications de l'American Institute of Steel Construction (AISC) fournissent des limites à ces rapports pour garantir que l'élément ne se brisera pas en raison d'un flambage local. Le rapport largeur/épaisseur, combiné à la limite d'élasticité du matériau, détermine si la cornière se brisera par élasticité ou par flambement local.

Résistance à la fatigue :Les pylônes de transmission sont soumis à des charges cycliques dues au vent et, dans certains cas, au galop des conducteurs. La résistance à la fatigue des cornières en acier est généralement bonne, à condition que les assemblages soient correctement conçus et fabriqués. Les assemblages boulonnés sont particulièrement efficaces pour prévenir les fissures de fatigue, car ils répartissent la charge sur plusieurs boulons.

Le tableau ci-dessous résume les propriétés mécaniques typiques de l'acier d'angle utilisé pour la construction des pylônes de transmission.

3. Comment l'acier d'angle offre-t-il une rentabilité et des avantages économiques ?

Les avantages économiques de l’acier d’angle sont un facteur majeur dans sa domination sur le marché des pylônes de transmission. Il ne s’agit pas seulement du prix au kilo ; il s'agit du coût total du projet, qui comprend les coûts des matériaux, les coûts de fabrication, les coûts de transport, les coûts d'installation et les coûts de maintenance pendant la durée de vie de la tour. L'acier d'angle offre un équilibre favorable dans toutes ces catégories, ce qui en fait l'option la plus économiquement viable pour les projets de lignes de transport à grande échelle.

Coût matériel inférieur :L'acier d'angle est produit en grands volumes à l'aide de procédés de fabrication établis, ce qui maintient le coût par kilogramme relativement bas. Les matières premières (minerai de fer et ferraille) sont abondantes et le processus de production est très efficace. Comparé à d’autres matériaux structurels, tels que l’aluminium ou les matériaux composites, l’acier d’angle offre un coût par unité de résistance nettement inférieur.

Coûts de fabrication et d’assemblage réduits :La section transversale en forme de L de l'acier d'angle facilite la fabrication et l'assemblage. La normalisation permet le développement de processus de fabrication efficaces, réduisant ainsi la main-d'œuvre requise pour la découpe, le perçage et le soudage. L'utilisation de connexions boulonnées, plutôt que de connexions soudées, simplifie l'assemblage sur site et ne nécessite pas de personnel hautement qualifié pour chaque point de connexion. Cela se traduit par une installation plus rapide et des coûts de construction inférieurs.

Coûts de transport réduits :L'acier d'angle est relativement dense, mais son rapport résistance/poids élevé signifie qu'une quantité importante de matériau peut être emballée dans un volume donné. Cela réduit le coût de transport de l’acier de l’usine au chantier de construction. La nature modulaire des tours d'angle en acier permet un emballage et une expédition efficaces, minimisant ainsi le gaspillage d'espace.

Coûts de maintenance minimes :Lorsqu’il est correctement galvanisé, l’acier d’angle offre une excellente résistance à la corrosion, qui est l’une des principales causes de dégradation des pylônes. Le processus de galvanisation à chaud fournit un revêtement durable qui protège l'acier pendant des décennies. Cela réduit le besoin d'entretien et de réparations continus, ce qui constitue un avantage financier significatif par rapport à d'autres matériaux qui nécessitent une inspection et un entretien plus fréquents.

Réparabilité sur site :La conception modulaire des tours d'angle en acier permet des réparations faciles sur le terrain. Si un membre est endommagé, il peut être remplacé par un nouveau membre sans nécessiter un remplacement complet de la tour. Il s’agit d’un avantage majeur par rapport aux structures coulées ou soudées, difficiles à réparer une fois installées. Cette réparabilité sur site réduit le coût global du projet et prolonge la durée de vie de la tour.

Une comparaison des coûts de différents matériaux de construction pour les pylônes de transmission montre l'avantage économique évident de l'acier d'angle.

Chez Tianjin Shunchen Hongye Enterprise Management Co., Ltd., nous comprenons les pressions économiques des projets d'infrastructure à grande échelle. Nous travaillons en étroite collaboration avec nos clients pour fournir des solutions d'angle en acier rentables qui respectent les budgets de leurs projets sans compromettre la qualité. Nos processus de fabrication efficaces et notre vaste inventaire nous permettent d'offrir des prix compétitifs et une livraison rapide. En nous associant à nous, nos clients peuvent réaliser des économies significatives sur leurs projets de pylônes de transmission.

4. Quel rôle jouent les facilités de fabrication et d'assemblage dans la réussite du projet ?

La facilité de fabrication et d'assemblage est un facteur essentiel dans le succès d'un projet de ligne de transmission, en particulier pour les projets situés dans des endroits éloignés ou difficiles d'accès. Les tours d'angle en acier sont conçues pour une fabrication efficace et un assemblage rapide, ce qui se traduit par des coûts réduits, une réalisation plus rapide du projet et un risque réduit de retards.

Processus de fabrication :La fabrication de pylônes de transmission en acier d'angle est un processus hautement standardisé. Cela commence par la découpe des cornières aux longueurs requises, suivie du perçage des trous pour les connexions et, dans certains cas, du soudage des sous-ensembles. Les éléments sont ensuite galvanisés à chaud pour les protéger de la corrosion. Le processus de galvanisation est une méthode bien établie et rentable pour protéger les cornières en acier dans les environnements extérieurs. La nature standardisée du processus permet une fabrication cohérente et de haute qualité.

Connexions boulonnées :La grande majorité des connexions de pylônes d’angle en acier sont boulonnées et non soudées. Il s'agit d'un choix de conception délibéré qui simplifie à la fois la fabrication et l'assemblage. Les connexions boulonnées sont plus faciles à fabriquer, nécessitent un équipement moins spécialisé et permettent un assemblage plus facile sur site. L'utilisation de boulons à haute résistance garantit que les connexions sont aussi solides que les éléments qu'elles relient. Les tailles standardisées de boulons et d'écrous réduisent le nombre de pièces différentes requises, simplifiant ainsi la gestion des stocks.

Processus d'assemblage :L'assemblage de pylônes d'angle en acier est un processus bien défini qui peut être réalisé par une équipe qualifiée. La tour est généralement érigée à l'aide d'une grue mobile ou d'un hélicoptère. La première étape consiste à poser les fondations, puis la tour est assemblée par sections. La conception modulaire de la tour permet un assemblage efficace et les connexions standardisées permettent de garantir facilement que la tour est correctement alignée. Le processus d'assemblage est relativement rapide, ce qui minimise le temps d'occupation du site.

Pré-assemblage :Souvent, les sections de la tour sont pré-assemblées au sol puis mises en place. Cela réduit la quantité de travail à effectuer en hauteur, ce qui améliore la sécurité et l'efficacité. Le pré-assemblage au niveau du sol permet une inspection et un alignement plus faciles, réduisant ainsi le risque d'erreurs.

Ajustabilité sur le terrain :Les connexions boulonnées permettent également un certain ajustement sur le terrain. En cas de désalignement, les connexions peuvent être desserrées et resserrées pour corriger le problème. Cette flexibilité est essentielle sur des terrains irréguliers ou face à de légères variations de la fondation. Cette possibilité de réglage constitue un avantage clé par rapport aux structures soudées, qui ne sont pas réglables une fois fixées.

Pour illustrer l'impact de la facilité de fabrication et d'assemblage, considérons la comparaison suivante de deux projets de pylônes de transmission : l'un utilisant de l'acier d'angle et l'autre utilisant un matériau moins standardisé.

Notre usine de Shunchen est équipée d'équipements de fabrication avancés, notamment des lignes de perçage CNC et des systèmes de sciage automatisés, qui garantissent une production efficace et de haute qualité. Nous fournissons également des dessins de fabrication détaillés et des instructions d'assemblage pour aider nos clients à rationaliser leur processus d'assemblage. Notre concentration sur la qualité et l’efficacité aide nos clients à réaliser leurs projets dans les délais et dans les limites du budget, garantissant ainsi la livraison réussie d’une infrastructure de transport d’électricité fiable.

5. Quelles sont les principales spécifications techniques de l’acier d’angle des pylônes de transmission ?

La sélection des spécifications d'acier d'angle appropriées pour un projet de tour de transmission nécessite une compréhension détaillée des normes pertinentes, des propriétés mécaniques requises et des considérations de conception spécifiques. Les spécifications techniques doivent garantir que la tour est structurellement solide, durable et conforme aux normes de l'industrie. Les spécifications clés incluent la qualité du matériau, les dimensions, les tolérances, le revêtement et les exigences en matière de tests.

Qualité du matériau :La qualité du matériau définit la composition chimique, la limite d'élasticité, la résistance à la traction et la ductilité de l'acier. Les qualités de matériaux les plus couramment utilisées pour l’acier d’angle des pylônes de transmission sont :

• Q235B :Il s’agit de la nuance d’acier à faible teneur en carbone la plus largement utilisée pour la construction générale. Il a une limite d'élasticité de 235 MPa et une résistance à la traction de 375 à 500 MPa. Il convient à la plupart des applications de tours de transmission.
• Q345B :Il s'agit d'un acier faiblement allié à haute résistance avec une limite d'élasticité de 345 MPa. Il offre un meilleur rapport résistance/poids et est souvent utilisé pour les tours plus hautes ou plus lourdement chargées.
• Q420B :Il s’agit d’un acier à résistance encore plus élevée, utilisé pour les applications les plus exigeantes, telles que les pylônes ultra haute tension.

Dimensions:Les dimensions de la cornière en acier sont essentielles à la conception structurelle. La longueur, l'épaisseur et le rayon interne des branches sont tous spécifiés. La taille est généralement exprimée en millimètres (par exemple, 100 x 100 x 10 signifie une longueur de jambe de 100 mm, une épaisseur de jambe de 10 mm et des jambes égales). Les dimensions sont standardisées pour garantir l'interchangeabilité.

Tolérances géométriques :Les tolérances de fabrication de la cornière en acier sont importantes pour garantir que les éléments s'emboîtent correctement lors de l'assemblage. Les tolérances incluent la rectitude, la torsion et le rayon des coins. Le respect de ces tolérances est essentiel au bon fonctionnement des assemblages boulonnés.

Revêtement:Le revêtement standard pour l’acier d’angle des pylônes de transmission est la galvanisation à chaud. Le processus de galvanisation fournit un revêtement de zinc durable qui protège l'acier de la corrosion. L'épaisseur du revêtement galvanisé est spécifiée, généralement en micromètres (µm). Une épaisseur minimale de revêtement de 85 µm est requise pour assurer une protection adéquate contre la corrosion.

Essai:L'acier d'angle doit être testé pour vérifier qu'il répond aux propriétés mécaniques spécifiées. Les essais comprennent des essais de traction, des essais de flexion et des essais d'impact (Charpy V-notch). Les tests garantissent que l'acier est adapté à l'application.

Le tableau suivant résume les principales spécifications techniques d'une cornière en acier de tour de transmission typique.

Chez Shunchen, nous adhérons strictement à ces spécifications, garantissant que chaque pièce d'angle en acier que nous fournissons répond aux normes de qualité et de performance les plus élevées. Nos processus de contrôle qualité comprennent des tests et des inspections rigoureux à chaque étape de la production, de la vérification des matières premières à l'inspection du produit final. Cet engagement envers la qualité est essentiel pour garantir la sécurité et la fiabilité des pylônes de transmission que nos clients construisent.

6. Foire aux questions (FAQ)

Question 1 : Quelle est la durée de vie typique d’une tour de transmission en acier d’angle galvanisé ?

Réponse : Une tour de transmission en acier d'angle correctement conçue, fabriquée et galvanisée peut avoir une durée de vie de 50 ans ou plus. Le revêtement galvanisé à chaud offre une excellente résistance à la corrosion, qui est le principal facteur limitant la durée de vie d'une tour. Dans des environnements agressifs, comme les zones côtières à forte teneur en sel, la durée de vie peut être légèrement plus courte, mais des inspections régulières et un entretien occasionnel peuvent prolonger la durée de vie.

Question 2 : Quels sont les matériaux couramment utilisés pour l’acier d’angle des pylônes de transmission ?

Réponse : Les matériaux les plus couramment utilisés sont les aciers de construction au carbone et faiblement alliés. La qualité Q235B est la plus largement utilisée pour les applications standard, tandis que les qualités Q345B et Q420B sont utilisées pour les applications à plus haute résistance. Le choix dépend de la résistance, du poids et du coût requis de la tour. Le matériau doit répondre aux exigences spécifiées en matière de limite d'élasticité et de résistance aux chocs.

Question 3 : L'acier d'angle convient-il à tous les types de pylônes de transmission ?

Réponse : Oui, l'acier d'angle est utilisé pour une large gamme de tours de transmission, y compris les tours de suspension, les tours de tension et les tours d'angle. Sa polyvalence et son efficacité structurelle le rendent adapté à différentes configurations de tours, des simples tours à deux pieds aux tours complexes à plusieurs pieds. La conception modulaire des cornières en acier permet la construction de tours avec diverses configurations.

Question 4 : Quels sont les avantages de l'acier d'angle par rapport à l'acier rond ou à l'acier tubulaire ?

Réponse : L'acier d'angle offre plusieurs avantages : un rapport résistance/poids plus élevé, des assemblages boulonnés plus faciles et des coûts de fabrication et d'assemblage inférieurs. Les surfaces planes de l'acier d'angle sont plus faciles à percer et à boulonner que les surfaces courbes. La section transversale en forme de L offre un moment d'inertie élevé par rapport à son poids, ce qui réduit la quantité de matériau nécessaire. Bien que l'acier rond ou tubulaire puisse être utilisé pour certaines applications, l'acier d'angle constitue le choix le plus rentable pour la majorité des pylônes de transmission.

Question 5 : Comment est fabriqué l’acier d’angle pour les pylônes de transmission ?

Réponse : Le processus de fabrication comporte plusieurs étapes : couper les cornières aux longueurs requises, percer des trous pour les assemblages boulonnés et, dans certains cas, souder des sous-ensembles. Les éléments sont ensuite galvanisés à chaud pour assurer une protection contre la corrosion. La dernière étape consiste à inspecter les composants finis pour vérifier leur qualité et leur conformité aux spécifications de conception.

7. Conclusion

La domination de l'acier d'angle dans la construction de pylônes de transmission n'est pas un hasard. Sa combinaison unique d'efficacité structurelle, de rentabilité, de facilité de fabrication et de durabilité sur le terrain en fait le choix évident pour les ingénieurs, les chefs de projet et les sociétés de services publics du monde entier. Des propriétés mécaniques de l'acier lui-même aux avantages économiques et pratiques de sa conception modulaire, l'acier d'angle offre une solution à la fois robuste et adaptable, répondant aux diverses exigences des projets de transmission de puissance à travers le monde. La section transversale en forme de L offre un rapport résistance/poids élevé, permettant des tours hautes et élancées qui minimisent l'utilisation de matériaux. La standardisation de l'acier d'angle facilite une fabrication efficace, un assemblage rapide et une maintenance simple, réduisant ainsi les coûts globaux du projet.

Chez Tianjin Shunchen Hongye Enterprise Management Co., Ltd., nous sommes fiers d'être un fournisseur de confiance d'acier d'angle pour les projets de pylônes de transmission. Notre engagement envers la qualité, la précision et la satisfaction de nos clients a fait de nous un partenaire privilégié des sociétés de transport d'énergie et des sociétés d'ingénierie du monde entier. Nous comprenons le rôle essentiel que joue l’acier d’angle de haute qualité dans la fiabilité du réseau électrique, et nous nous engageons à fournir des produits qui répondent aux normes de performance les plus élevées.

Que vous planifiiez un nouveau projet de ligne de transmission ou que vous ayez besoin de mettre à niveau ou d'entretenir une ligne existante, nous vous invitons à explorer notre gamme de produits d'angle en acier. Notre équipe expérimentée est prête à vous aider dans la sélection des produits, le support technique et la coordination logistique.

Contactez Tianjin Shunchen Hongye Enterprise Management Co., Ltd. aujourd'huipour discuter de vos besoins en cornières et découvrir comment nos produits peuvent contribuer au succès de votre projet de pylône de transmission.
