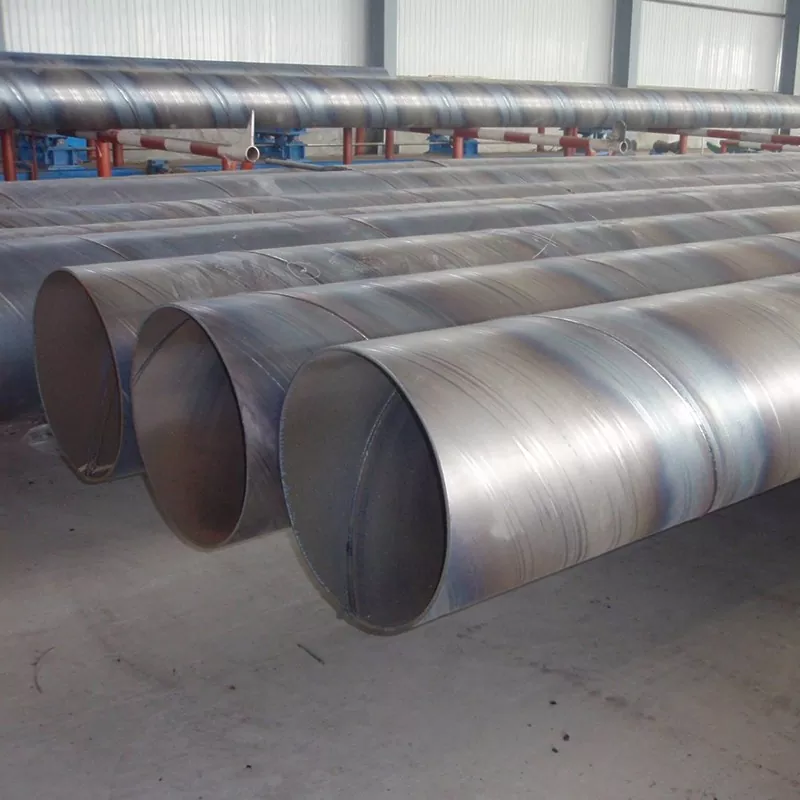

Conçu pour le transport de fluides à grand volume, la résistance structurelle et la flexibilité dimensionnelle. Construit avec une technologie avancée de soudage en spirale pour gérer les projets de pipelines les plus exigeants.

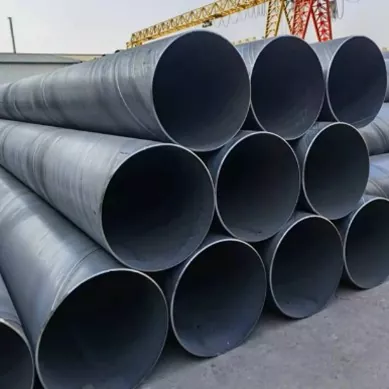

Les tuyaux en acier soudés en spirale de grand diamètre conviennent aux systèmes de canalisations où une grande capacité de débit, une résistance structurelle et une flexibilité dimensionnelle sont requises. Les options de matériaux incluent l'acier au carbone, l'acier allié, l'acier inoxydable et l'acier résistant à la corrosion. Les traitements de surface tels que la galvanisation et les revêtements anticorrosion peuvent être sélectionnés en fonction du fluide transporté et de l'environnement de service.
Caractéristiques du produit
Gamme grand diamètre
Les diamètres extérieurs de tuyaux de 219 mm à 3 500 mm permettent le transport de fluides de grands volumes et la construction de pipelines à grande échelle.
Épaisseur de paroi flexible
Des épaisseurs de paroi de 3 mm à 50 mm peuvent être sélectionnées en fonction de la pression, de la charge structurelle, des conditions d'installation et des spécifications du projet.
Construction soudée en spirale
La bande ou la plaque d'acier prend une forme cylindrique le long d'un trajet en spirale et est reliée par une soudure hélicoïdale continue. Cette méthode de production convient à la fabrication de tuyaux de grand diamètre à partir d'un matériau en acier de largeur standard.
Plusieurs options de matériaux
L'acier au carbone, l'acier allié, l'acier inoxydable et l'acier résistant à la corrosion peuvent être sélectionnés en fonction des exigences mécaniques et des propriétés du fluide transporté.

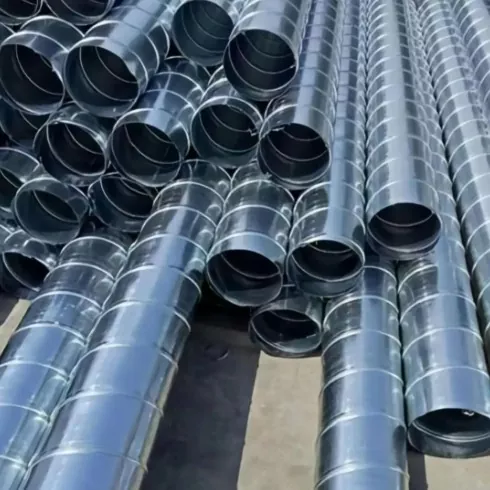

Protection des surfaces
Des options de galvanisation, de pulvérisation et de revêtement anticorrosion sont disponibles pour les applications nécessitant une protection supplémentaire contre l'humidité, les produits chimiques, la terre ou d'autres conditions corrosives.
Flexibilité de longueur
Les longueurs standards sont de 6 m et 12 m. D'autres longueurs peuvent être discutées en fonction des exigences de transport, d'installation et du projet.
Spécifications techniques
| Paramètre | Spécification |
|---|---|
| Nom du produit | Tuyau en acier soudé en spirale de grand diamètre |
| Type de tuyau | Tuyau d'acier soudé en spirale |
| Matériel | Acier au carbone, acier allié, acier inoxydable, acier résistant à la corrosion |
| Diamètre extérieur | 219 millimètres - 3500 millimètres |
| Épaisseur de paroi | 3mm-50mm |
| Longueur standard | 6 m, 12 m |
| Options de longueur | Longueurs personnalisées disponibles selon les exigences du projet |
| Méthode de soudage | Soudage en spirale |
| Traitement de surface | Galvanisation, Pulvérisation, Revêtement Anti-Corrosion |
| Température de fonctionnement | -50°C à 450°C, selon le matériau et les conditions de service |
| Application | Transport d'eau, pétrole et gaz, traitement chimique, exploitation minière, infrastructures municipales |
Matériaux et traitement de surface
Le matériau doit être sélectionné en fonction de la charge mécanique, du fluide transporté, de la température, de la pression et des conditions de corrosion du système de canalisations.
Acier au carboneconvient aux applications générales de structure et de transport de fluides où une résistance et une soudabilité standard sont requises.Acier alliépeut être sélectionné lorsque des performances mécaniques ou liées à la température supplémentaires sont requises.Acier inoxydableest utilisé là où une plus grande résistance à la corrosion est nécessaire.Acier résistant à la corrosionpeut être envisagée pour les systèmes de pipelines exposés à des environnements de service agressifs. Découvrez notre gamme complète detuyaux et tubes en acierpour plus d'options.
Le traitement de surface peut être sélectionné en fonction des conditions d'installation et de fonctionnement. La galvanisation fournit une couche protectrice à base de zinc, tandis que les revêtements par pulvérisation et anticorrosion peuvent fournir une protection supplémentaire aux tuyaux utilisés dans des environnements extérieurs, souterrains, liés à l'eau ou exposés aux produits chimiques. Consultez notretuyau galvanisésolutions pour une meilleure résistance à la corrosion.
Comment sont fabriqués les tuyaux en acier soudés en spirale
Les tuyaux en acier soudés en spirale de grand diamètre sont fabriqués selon un processus de formage et de soudage continu. La bande ou la plaque d'acier est préparée selon le matériau et les dimensions requis, puis transformée en forme cylindrique le long d'un angle de spirale contrôlé. Les bords sont assemblés par soudage en spirale pour créer le corps du tuyau.
Après le soudage, le tuyau est inspecté pour vérifier la précision dimensionnelle, la qualité de la soudure, l'état de la surface et d'autres exigences spécifiées. Des opérations supplémentaires telles que la découpe, le chanfreinage et le traitement de surface peuvent être effectuées en fonction des exigences finales de l'application et de l'installation.
Par rapport à la production à joints droits, le formage en spirale permet de produire des tuyaux de grand diamètre à partir de largeurs de bandes ou de plaques d'acier disponibles tout en conservant la flexibilité du diamètre du tuyau et de l'épaisseur de paroi. La configuration finale des tuyaux doit être sélectionnée en fonction de la norme de conception applicable et des exigences du projet. Voir notretube en spiralecatégorie pour les produits connexes.
Applications

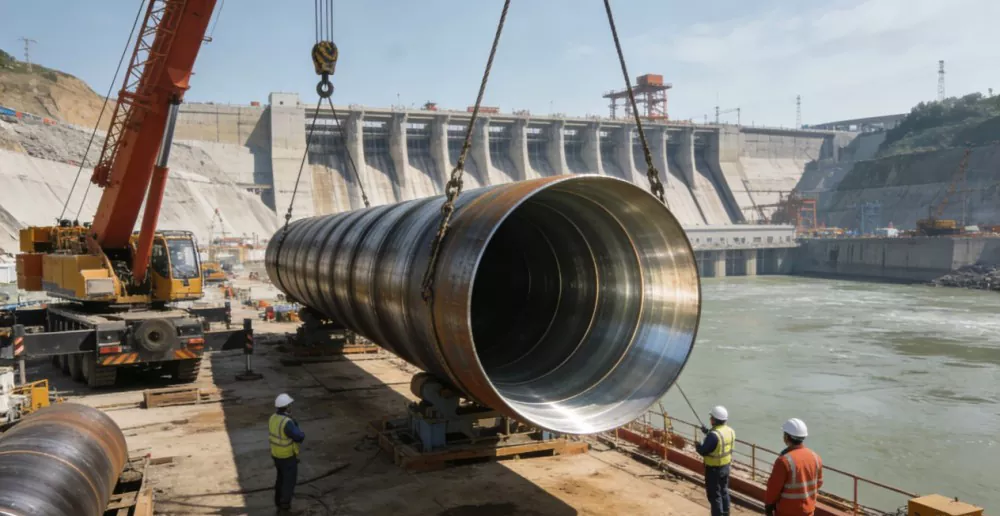

Transport d'eau
Des tuyaux en acier soudés en spirale de grand diamètre sont utilisés pour les conduites d'approvisionnement en eau, les systèmes de dérivation d'eau, les systèmes de drainage et les infrastructures hydrauliques à grande échelle où une capacité de débit élevée est requise.

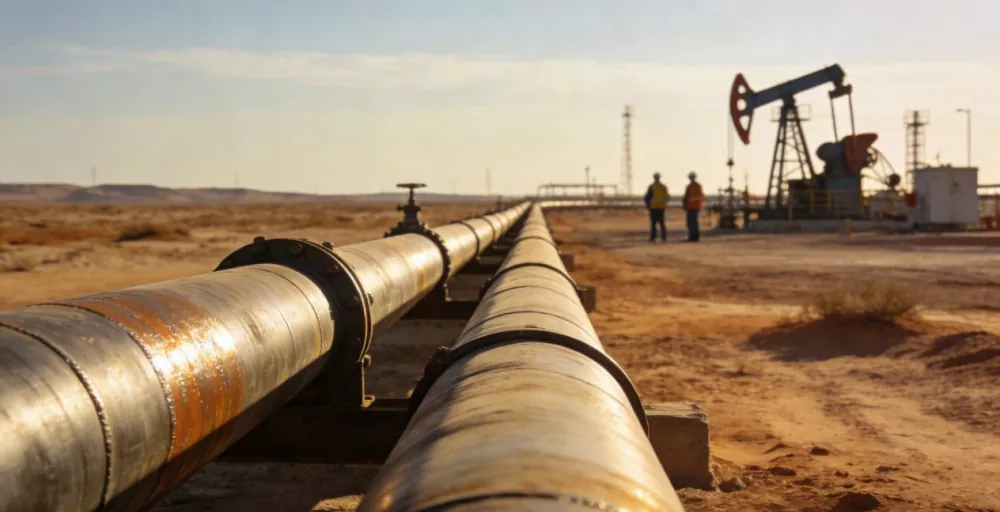

Transport pétrolier et gazier
Ils peuvent être utilisés dans les systèmes de pipelines pour le transport de pétrole, de gaz naturel et d’autres fluides. La qualité du matériau, l'épaisseur de la paroi, les exigences de soudure, le revêtement et la conception sous pression doivent être déterminés conformément aux spécifications du pipeline.

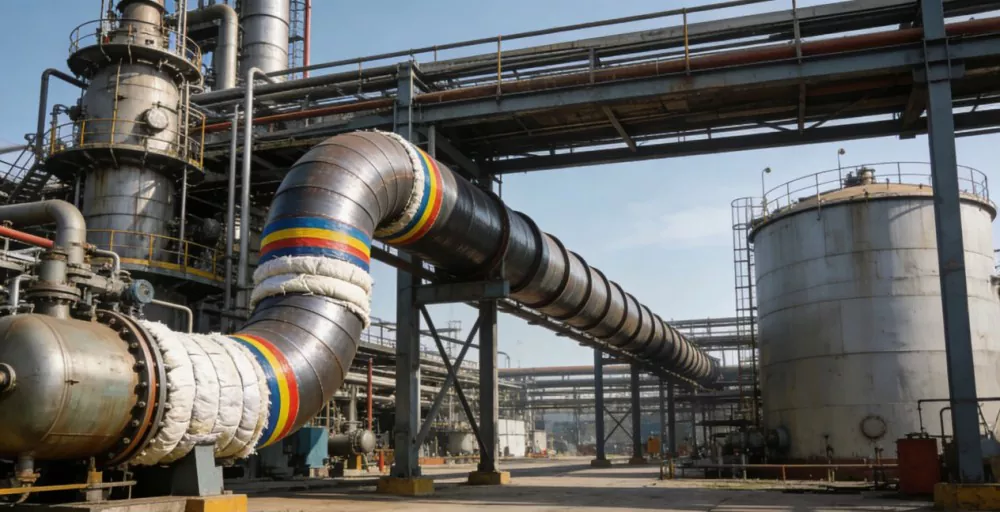

Industrie chimique
Les tuyaux peuvent être utilisés pour le transport de liquides et de gaz chimiques lorsque la nuance d'acier et le traitement de protection sélectionnés sont compatibles avec le fluide transporté.
Exploitation minière
Les tuyaux de grand diamètre peuvent être utilisés pour transporter de l’eau, du lisier, de la boue et d’autres fluides de traitement dans les installations minières et de traitement des minéraux.

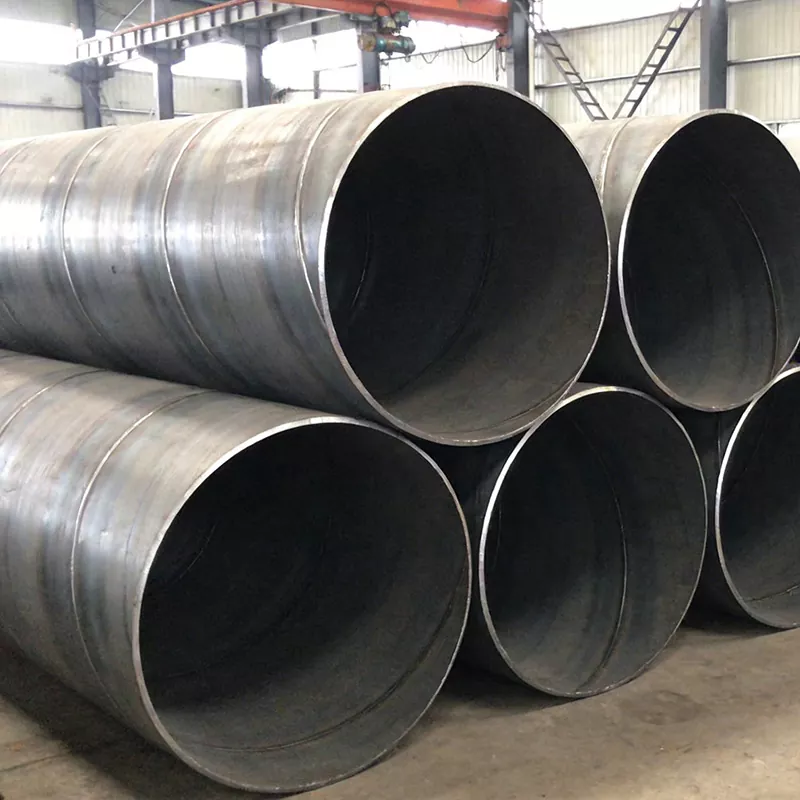

Infrastructures municipales
Les applications incluent l'approvisionnement en eau, le drainage, les infrastructures de services publics et les systèmes de canalisations associés aux routes, ponts, tunnels et autres travaux publics. Nous fournissons également de l'acier de construction pourstructures en acieretsupports photovoltaïques.
Contrôle de qualité
Le contrôle qualité des tubes en acier soudés en spirale se concentre sur la matière première, les dimensions de formage, l'intégrité de la soudure, la géométrie du tube, l'état de surface et l'inspection finale.
- La matière première est vérifiée par rapport aux exigences spécifiées en matière de qualité d'acier et de matériaux.
- Le diamètre extérieur du tuyau et l’épaisseur de la paroi sont mesurés pour vérifier les exigences dimensionnelles.
- Les cordons de soudure en spirale sont inspectés conformément aux exigences de qualité applicables.
- Des méthodes de test par ultrasons ou autres méthodes non destructives peuvent être appliquées lorsque les spécifications du produit l'exigent.
- L'état de la surface est vérifié avant la galvanisation, le revêtement ou tout autre processus de finition.
- Les tuyaux finis sont inspectés pour vérifier leur longueur, leur apparence, leurs dimensions et les exigences techniques spécifiées avant expédition.
Options de personnalisation et de traitement
Les tuyaux en acier soudés en spirale de grand diamètre peuvent être configurés en fonction des exigences de différents projets de pipelines. Les options disponibles incluent la qualité du matériau, le diamètre extérieur, l'épaisseur de paroi, la longueur du tuyau, le traitement de surface, la découpe, le biseautage et le traitement anticorrosion.
Pour les commandes spécifiques à un projet, des informations clés telles que le fluide transporté, la pression de conception, la température de fonctionnement, le diamètre du tuyau, l'épaisseur de la paroi, l'environnement d'installation, la norme applicable et les exigences de revêtement doivent être fournies avant la production. Cela permet aux spécifications du tuyau d'être adaptées aux conditions de travail réelles plutôt que d'être sélectionnées uniquement en fonction du diamètre. Contactez notre équipe pour undevis direct d'usine.
Pourquoi choisir Shunchen ?
Fabricant expérimenté de l’industrie sidérurgique :Créée en 2014, Tianjin Shunchen est passée d'une société de négoce d'acier à un groupe industriel intégré couvrant la transformation de l'acier, la galvanisation, le traitement anticorrosion, la logistique et le commerce international. Avec plus de 300 employés et des années d'expérience dans la fabrication et la fourniture d'acier, Shunchen comprend les exigences des différentes applications techniques et industrielles.

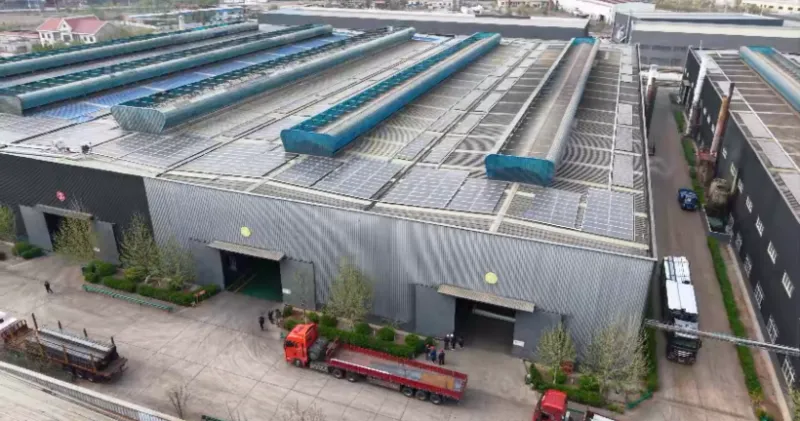

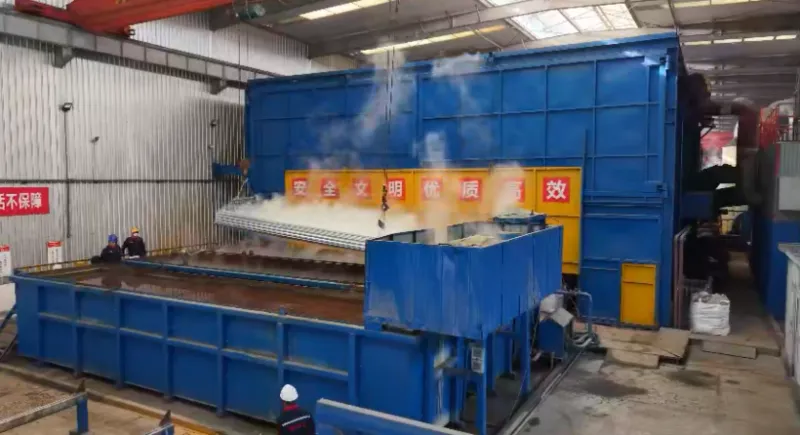

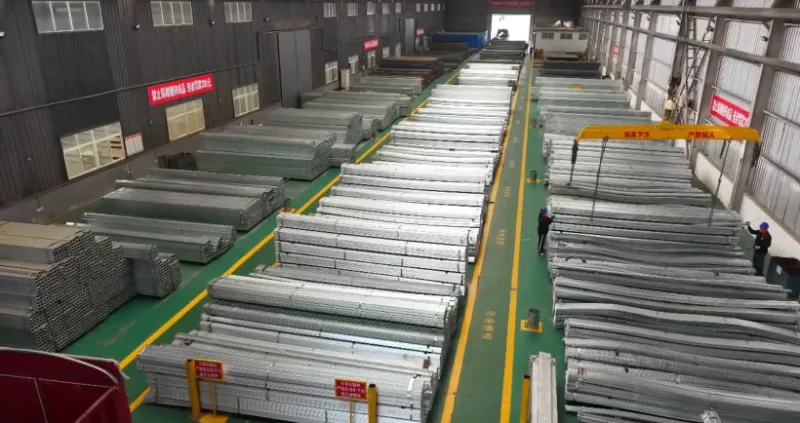

Capacités de production et de transformation intégrées :Shunchen exploite plusieurs installations de production, dont trois lignes de galvanisation à chaud, une ligne de production de structures en acier et deux lignes de pulvérisation anticorrosion. Avec plus de 40 000 mètres carrés d'espace de production et d'entreposage, l'entreprise propose des produits en acier avec des options de traitement intégrées, notamment le traitement de surface et la fabrication sur mesure.
Capacité de production stable :La capacité de production annuelle dépasse 450 000 tonnes, permettant un approvisionnement continu pour les projets de construction à grande échelle, les applications d'infrastructure et les clients industriels. La combinaison de la capacité de fabrication et de la gestion des stocks contribue à améliorer l’efficacité de l’approvisionnement pour différentes exigences de commande.
Système de gestion de la qualité :Shunchen a obtenu la certification du système de gestion de la qualité ISO 9001 en 2018 et applique des procédures de contrôle qualité standardisées tout au long de la production. Les matières premières, les étapes de traitement, les dimensions du produit, le traitement de surface et les produits finis sont inspectés conformément aux exigences applicables.
Solutions en acier personnalisées :En fonction des différentes conditions du projet, Shunchen propose des options personnalisées pour les spécifications du produit, les méthodes de traitement, la protection des surfaces et les exigences de livraison. Les clients peuvent sélectionner des solutions adaptées en fonction de l'environnement d'application, des exigences structurelles et des conditions d'installation. Consultez notreattestationspour l'assurance qualité.
Développement industriel à long terme :En 2024, la valeur de la production annuelle de Shunchen a atteint près de 2 milliards de yuans, reflétant ses capacités élargies depuis la fourniture d'acier jusqu'aux services complets de fabrication industrielle. L'entreprise continue de développer des solutions pour les applications traditionnelles de l'acier et les domaines émergents tels que les structures de support photovoltaïques.
Installation et support après-vente
L'installation doit être effectuée conformément à la conception du pipeline, aux procédures de soudage applicables et aux normes d'installation pertinentes. Un personnel de soudage professionnel doit être utilisé pour les connexions sur le terrain et les joints terminés doivent être inspectés conformément aux exigences du projet.
Avant la mise en service, la canalisation doit être vérifiée pour vérifier la qualité des connexions, les fuites, la conformité dimensionnelle et les dommages de surface ou de revêtement. Une inspection et un entretien réguliers doivent être effectués en fonction de l'environnement d'exploitation et des conditions de service du pipeline.
Shunchen fournit une assistance technique pour la sélection des produits, les exigences dimensionnelles, le traitement de surface et les questions liées à l'installation. Pour les commandes de projets, les exigences techniques peuvent être examinées avant la production afin de réduire les inadéquations aux spécifications lors de l'installation.
FAQ
Qu'est-ce qu'un tube en acier soudé en spirale de grand diamètre ?
Un tuyau en acier soudé en spirale de grand diamètre est un tuyau en acier fabriqué en formant une bande ou une plaque d'acier en forme cylindrique le long d'un chemin en spirale et en soudant le joint hélicoïdal. Il est couramment utilisé pour les systèmes de canalisations de grand diamètre où une capacité de débit de fluide importante est requise.
Quels diamètres et épaisseurs de paroi sont disponibles ?
La plage de diamètres indiquée par Shunchen va de 219 mm à 3 500 mm et les épaisseurs de paroi vont de 3 mm à 50 mm. Le diamètre et l'épaisseur appropriés dépendent des exigences de débit, de la pression de conception, des charges mécaniques et des spécifications applicables du pipeline.
Quels matériaux peuvent être utilisés ?
Les catégories de matériaux disponibles comprennent l'acier au carbone, l'acier allié, l'acier inoxydable et l'acier résistant à la corrosion. La qualité appropriée dépend de l'environnement de travail et du support transporté.
La longueur du tuyau peut-elle être personnalisée ?
Oui. Les longueurs standard sont de 6 m et 12 m, tandis que d'autres longueurs peuvent être discutées en fonction des exigences du projet, des conditions de transport et des exigences d'installation.
Quels traitements de surface sont disponibles ?
Les options de traitement de surface comprennent la galvanisation, la pulvérisation et les revêtements anticorrosion. Le traitement approprié dépend de si le tuyau est utilisé en surface, sous terre, dans des applications liées à l'eau ou dans un environnement corrosif.
Quelles industries utilisent des tubes en acier soudés en spirale de grand diamètre ?
Les applications courantes comprennent le transport de l'eau, le transport du pétrole et du gaz, le traitement chimique, l'exploitation minière, le drainage et les projets d'infrastructures municipales.
Comment sélectionner les spécifications des tuyaux ?
La sélection doit prendre en compte le fluide transporté, le débit requis, la pression de conception, la température de fonctionnement, les conditions de corrosion, l'environnement d'installation, la qualité du matériau, le diamètre extérieur, l'épaisseur de paroi et les normes applicables. La fourniture de ces paramètres avant le devis permet de déterminer une spécification de tuyau appropriée.
